- Đã được review với máy móc chuyên dụng bởi Reviewer chuyên nghiệp F14 tại ĐÂY
####
- Kết quả review rất tốt với 1 sản phẩm nguồn 600W cùng mức giá 680K
- Là nguồn có mạch Active- PFC Full Range, chịu được biến động điện áp rộng 100-240V
- Là nguồn công suất thực
- Là nguồn đạt chuẩn 80Plus
- Là nguồn có nhiễu điện thấp, rất tốt cho linh kiện hoạt động bền bỉ lâu dài.
- Là nguồn Single Rail, đường 12V mạnh mẽ tới 48A,chịu tải tốt với VGA có mức tiêu thụ điện 180W trở xuống.
- Nguồn 2 đầu cấp nguồn cho CPU, phù hợp với máy dùng 2 CPU, Mainboard cao cấp có 2 đầu cấp nguồn cho CPU
- Nguồn có 2 đầu cấp nguồn PCIe 8pin cho VGA, thoải mái với nhiều VGA tầm trung như RTX 2060/2060 Super trởi xuống v.v.
- Bảo hành nhanh chóng trong suốt thời gian bảo hành 3 năm
Số lượng dây:
- 1 x 24 pin ATX cho mainboard
- 2 x 8 pin EPS cho CPU
- 2 x 8 pin PCI-e cho card màn hình
- 4 x SATA cho SSD, HDD
- 3 x Molex cho quạt, và thiết bị khác

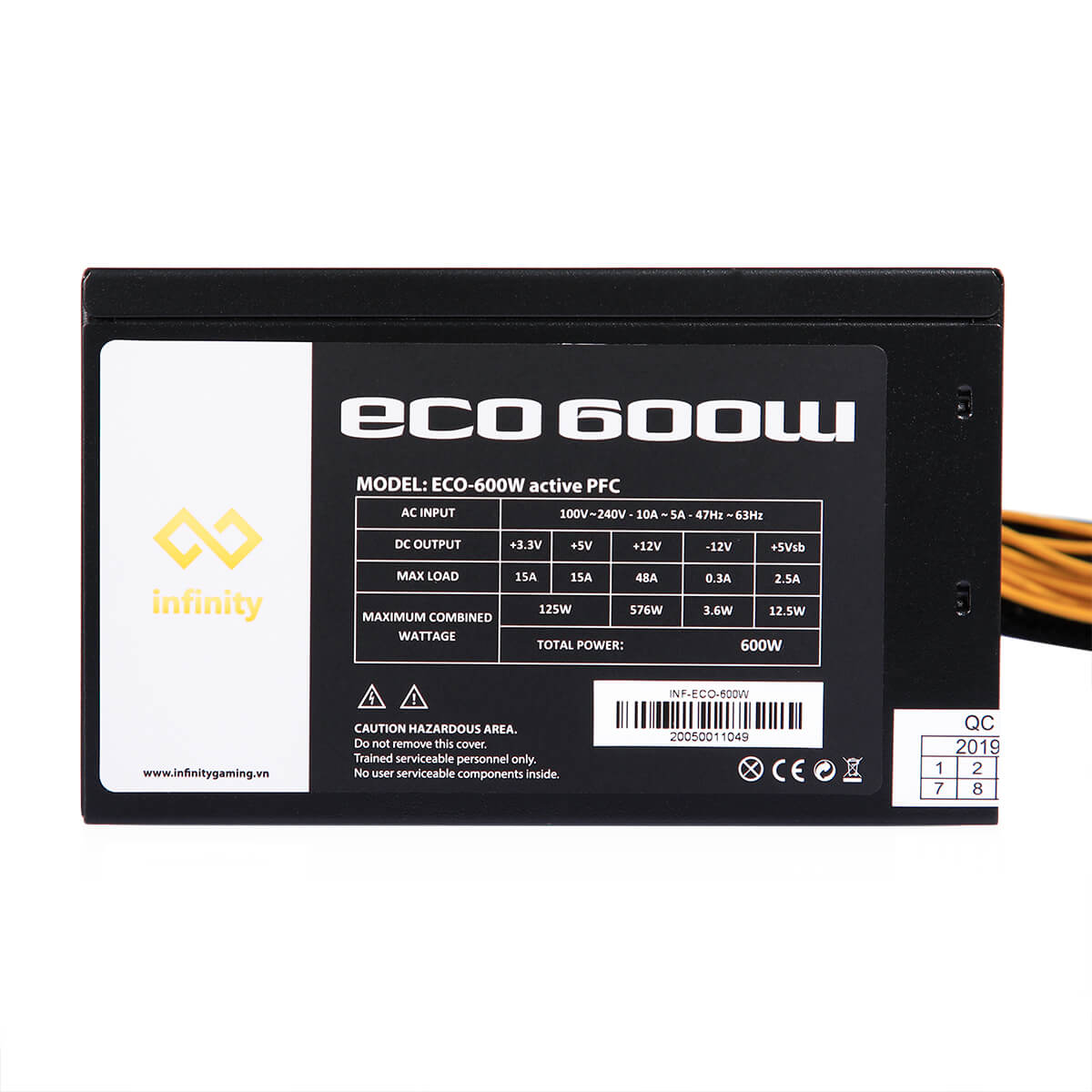

AC Input 100V – 240V – 10A – 5A – 47Hz – 63Hz DC Output +3.3V +5V +12V -12V +5Vsb Max Load 15A 15A 48A 0.3A 2.5A Maximum Combined Wattage 125W 576W 3.6W 12.5W Total Power: 600W
####
REVIEW - Infinity ECO 600W
Infinity-gaming là 1 thương hiệu của CTY TNHH Hoàng Phương. Với dải sản phẩm thiết bị tin học dành cho thị trường cafe net .
Infinitygaming vừa cho ra mắt dòng sản phẩm nguồn mới ECO 600W nhằm thay thế cho dòng sản phẩm Venus 600 trước kia đã ngừng sản xuất. Với các tính năng khá hấp dẫn trong phân khúc như Active PFC fullrange , 2 đầu cấp nguồn CPU , Hiệu suất được phía NSX cam kết trên 80%

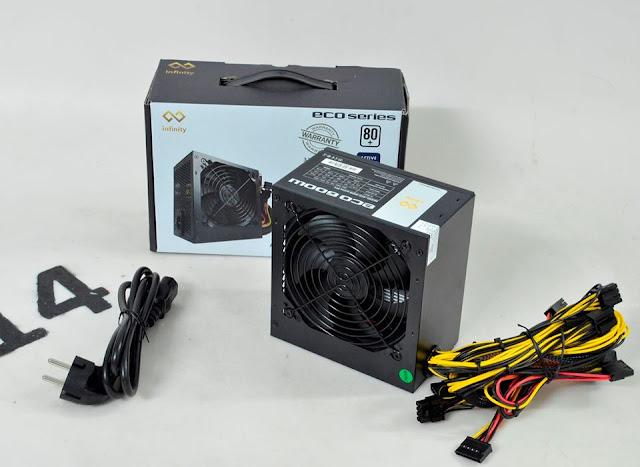

I- Hộp và phụ kiện:

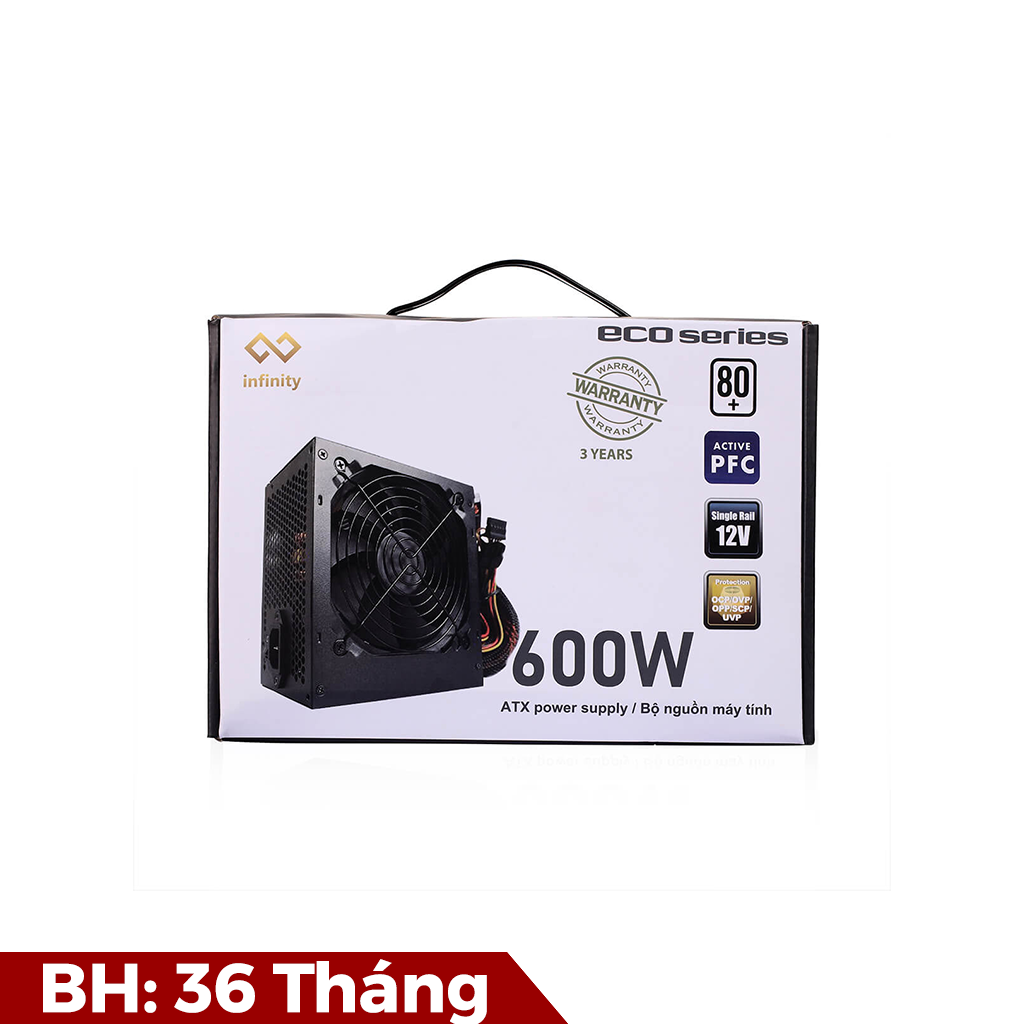

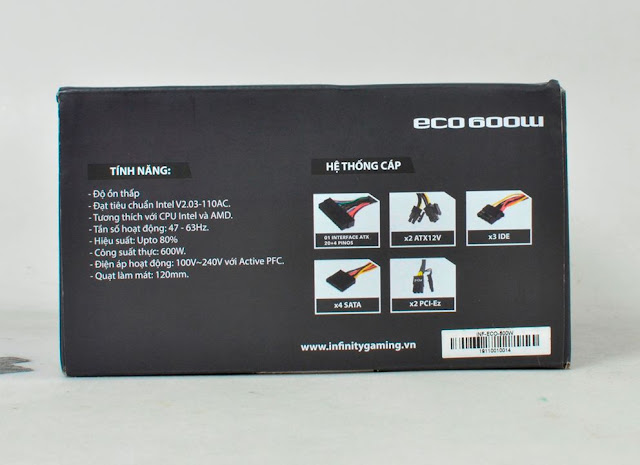

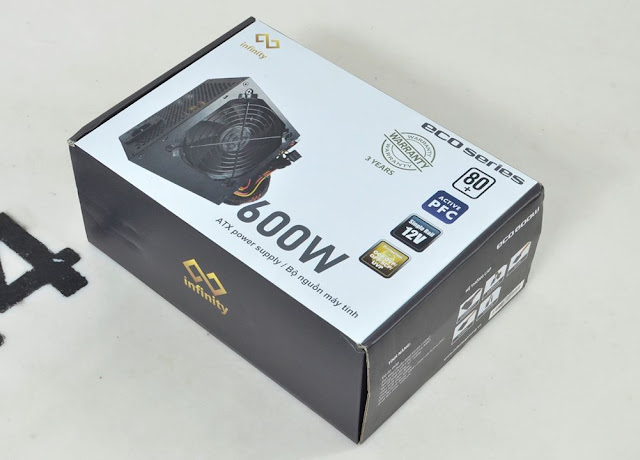

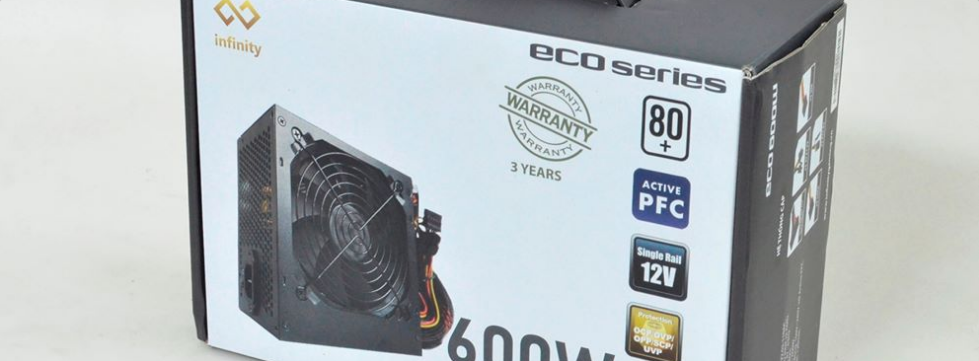

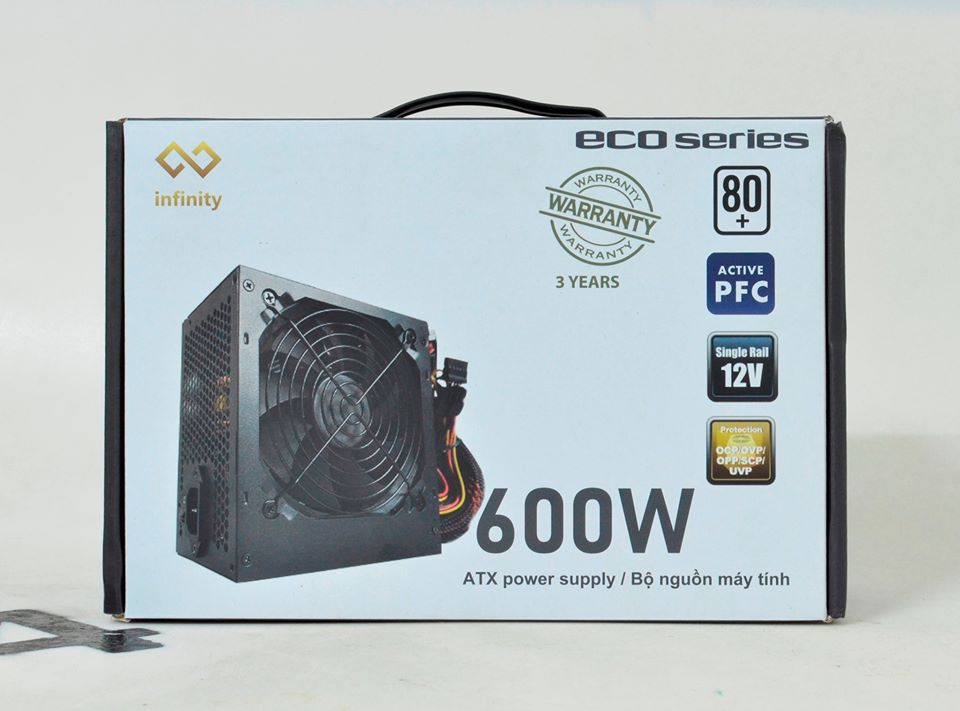

Hộp của ECO 600W có kích thước nhỏ nhắn vừa đủ để chứa nguồn và cáp nguồn tông màu đen trắng . Các thông số chính được in song ngữ Anh-Việt ở các mặt của hộp
Phụ kiện đi kèm ECO 600W chỉ gồm có 1 cáp nguồn EU type
II-PSU

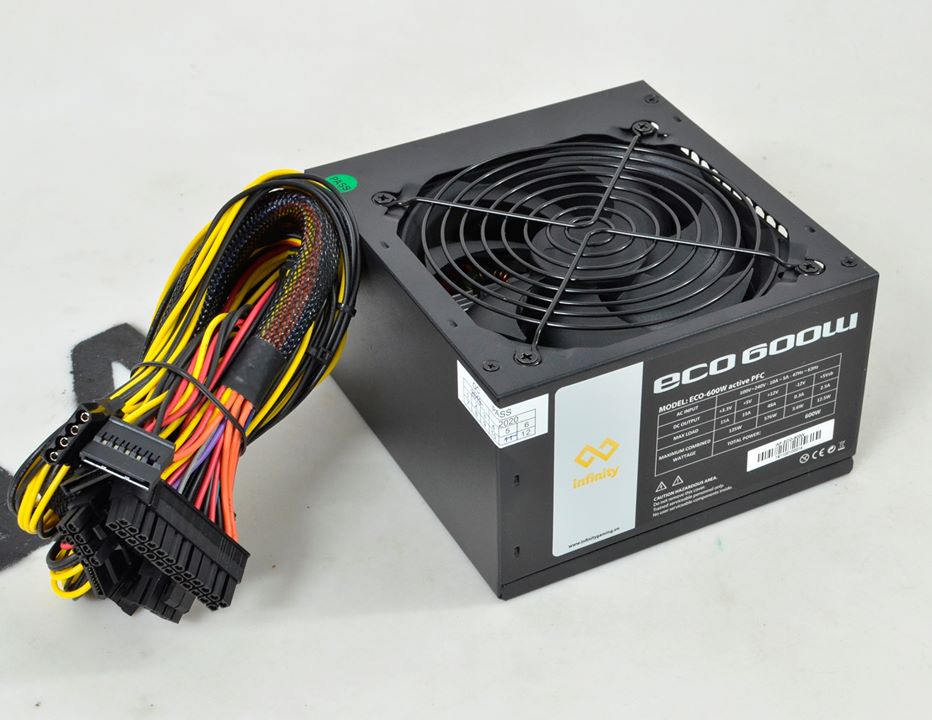

1-Bên ngoài:

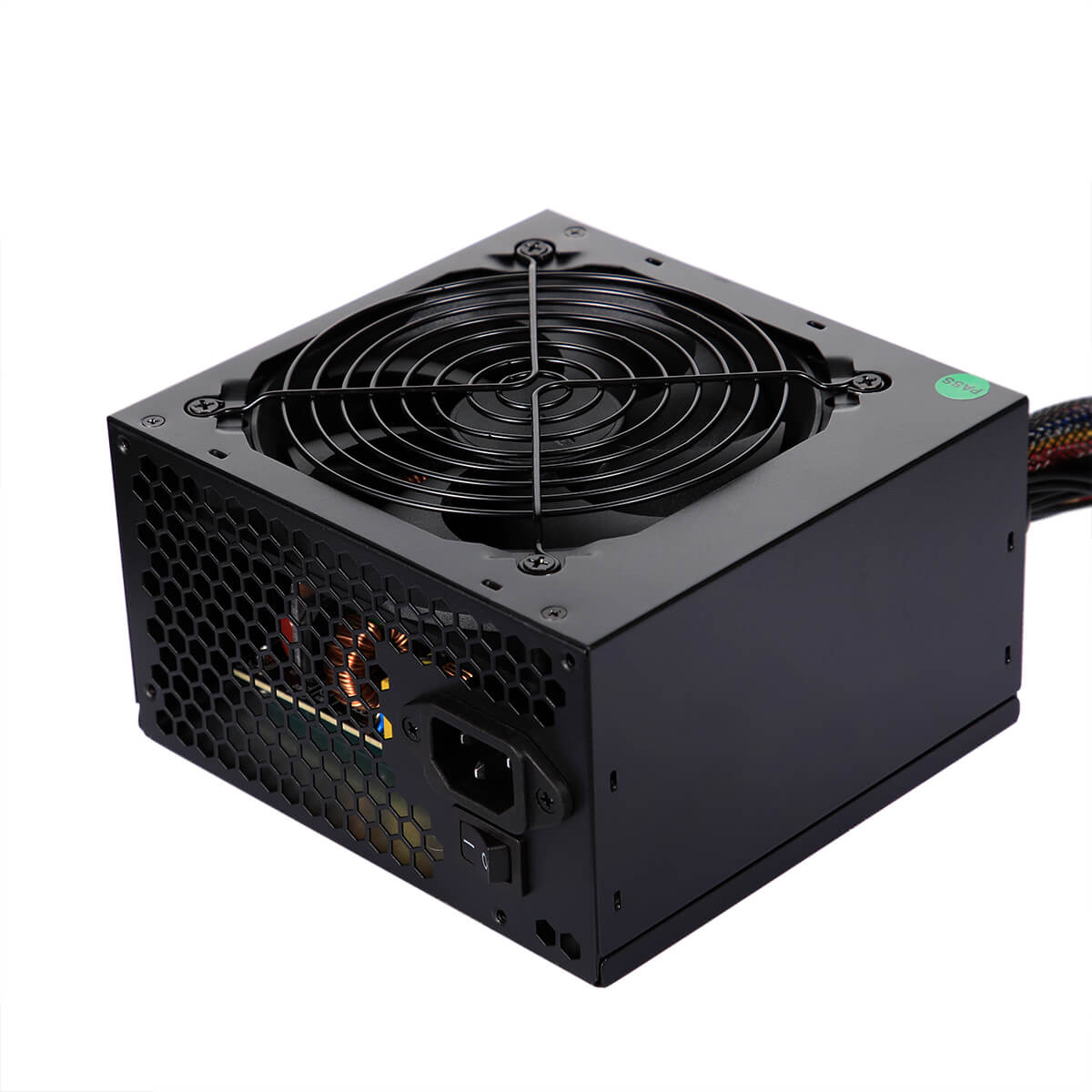

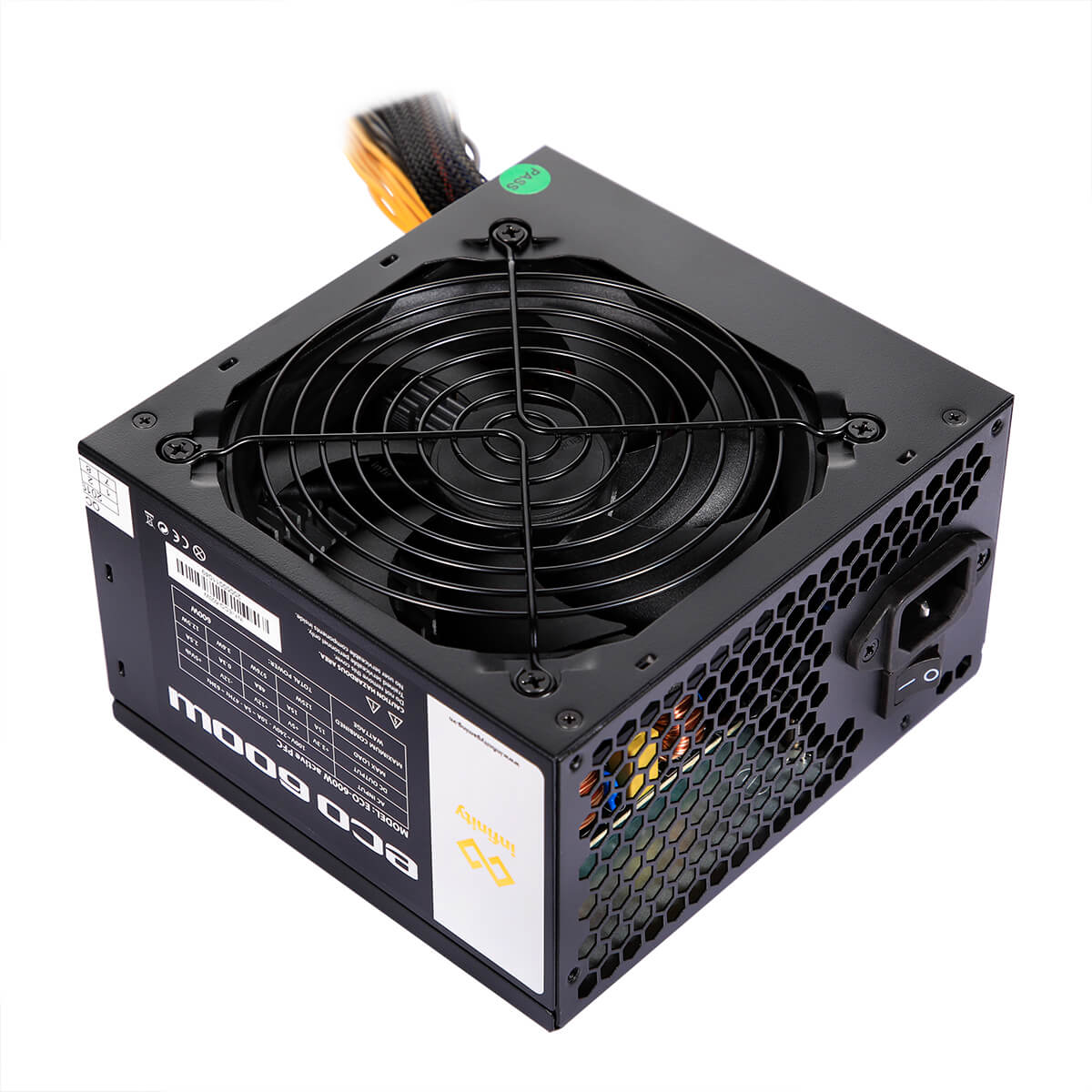

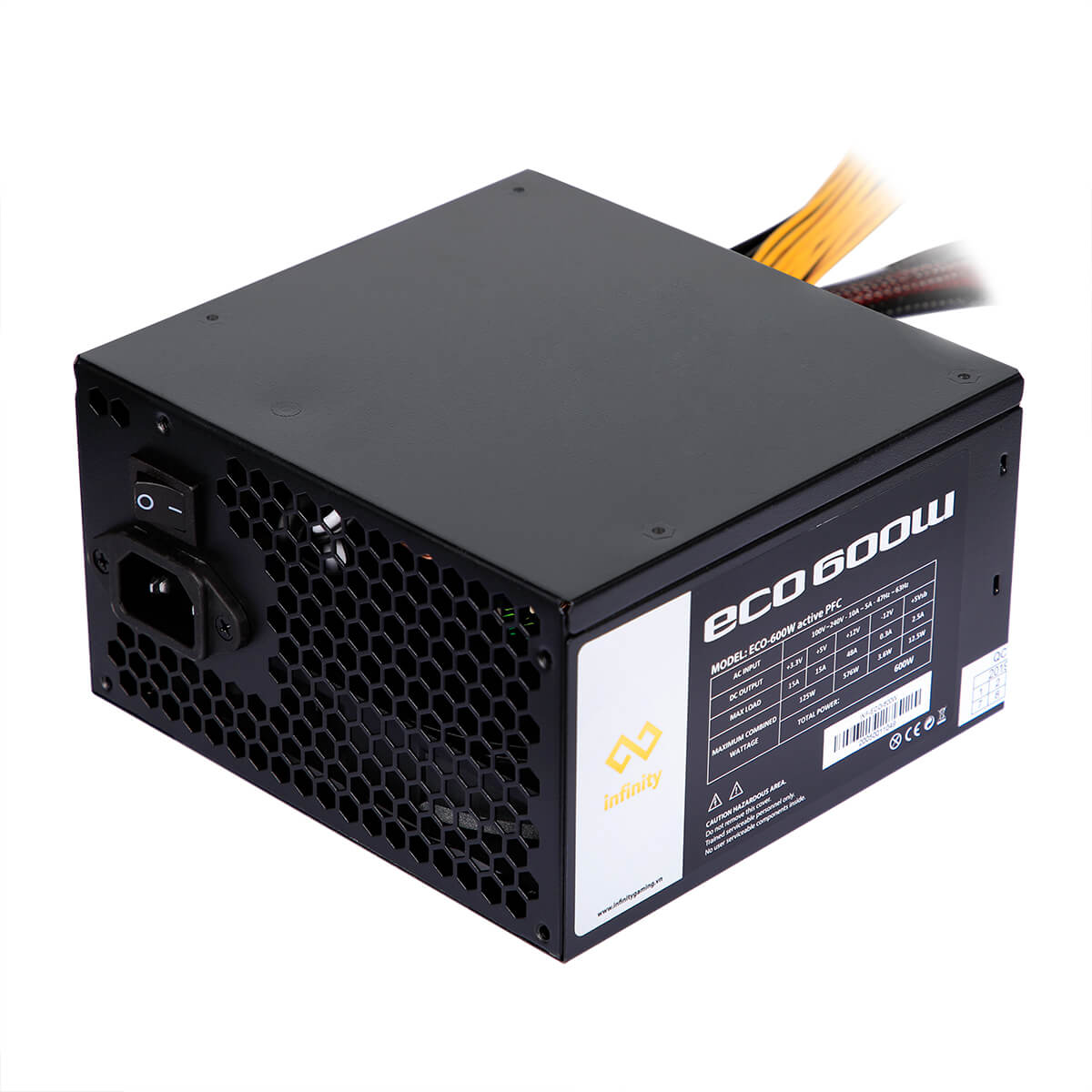

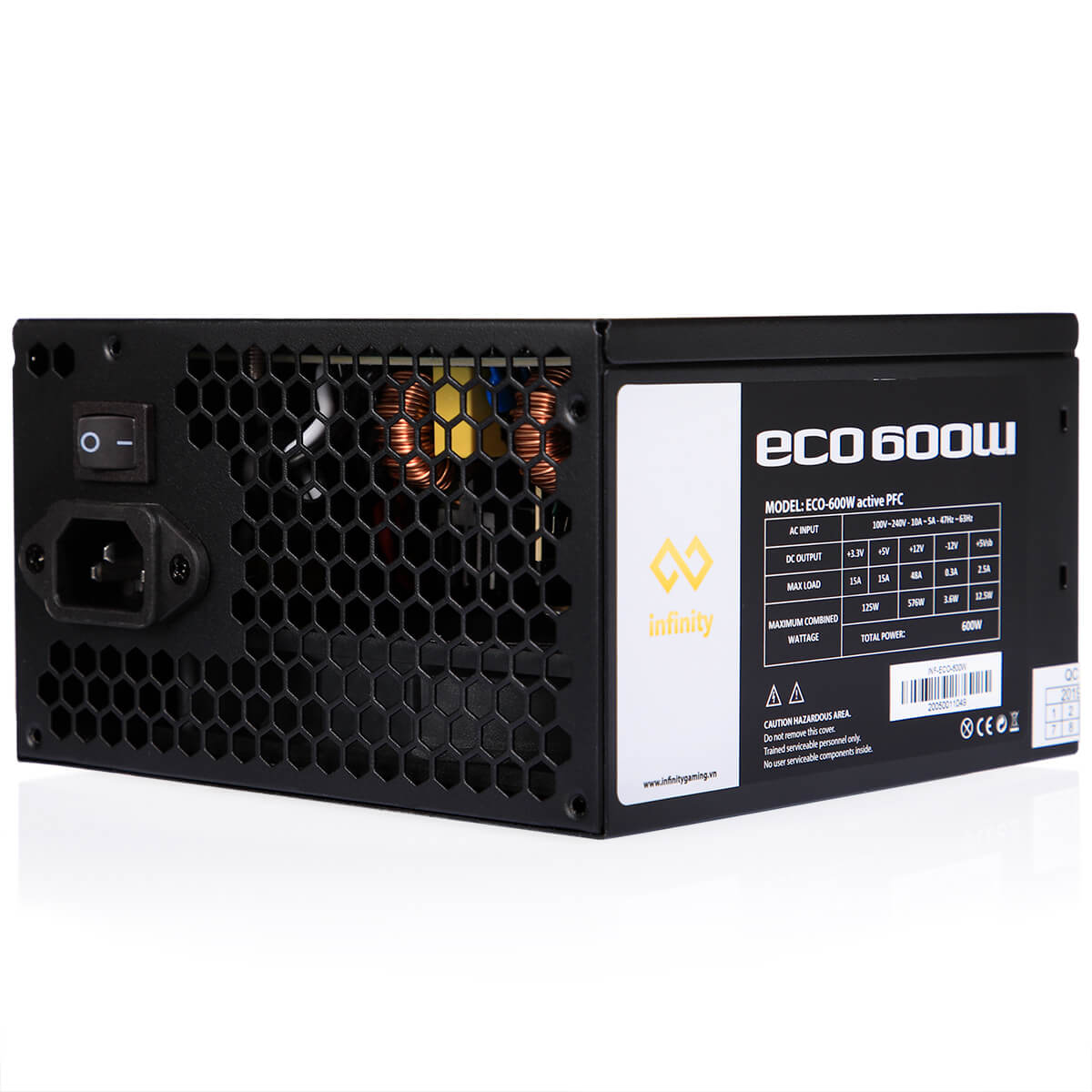

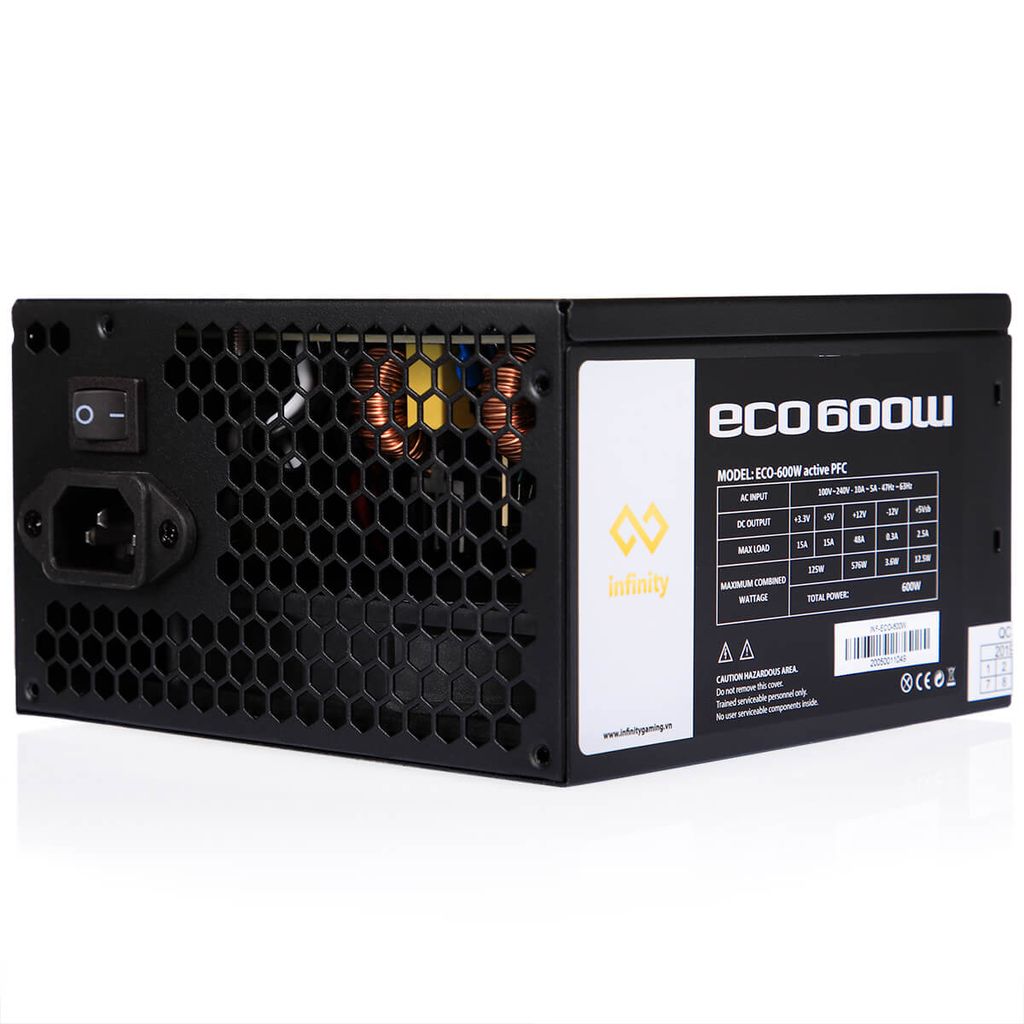

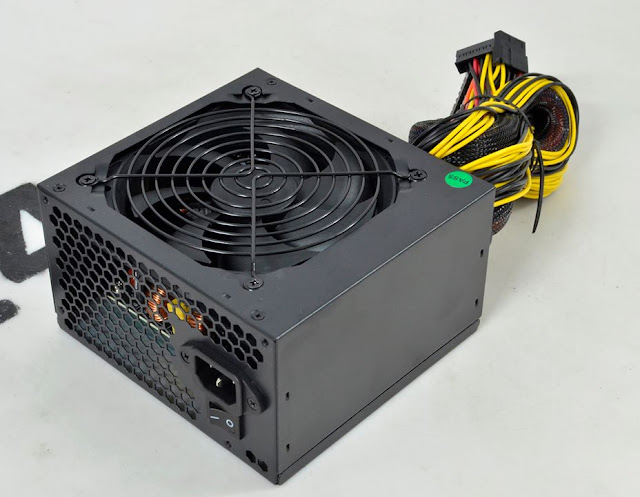

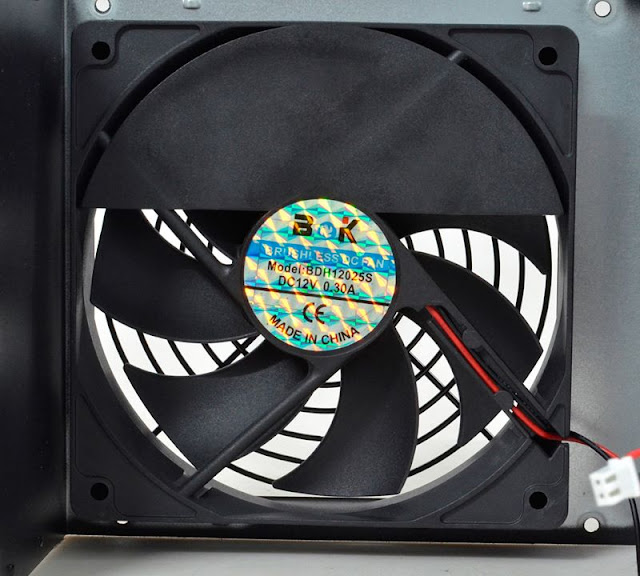

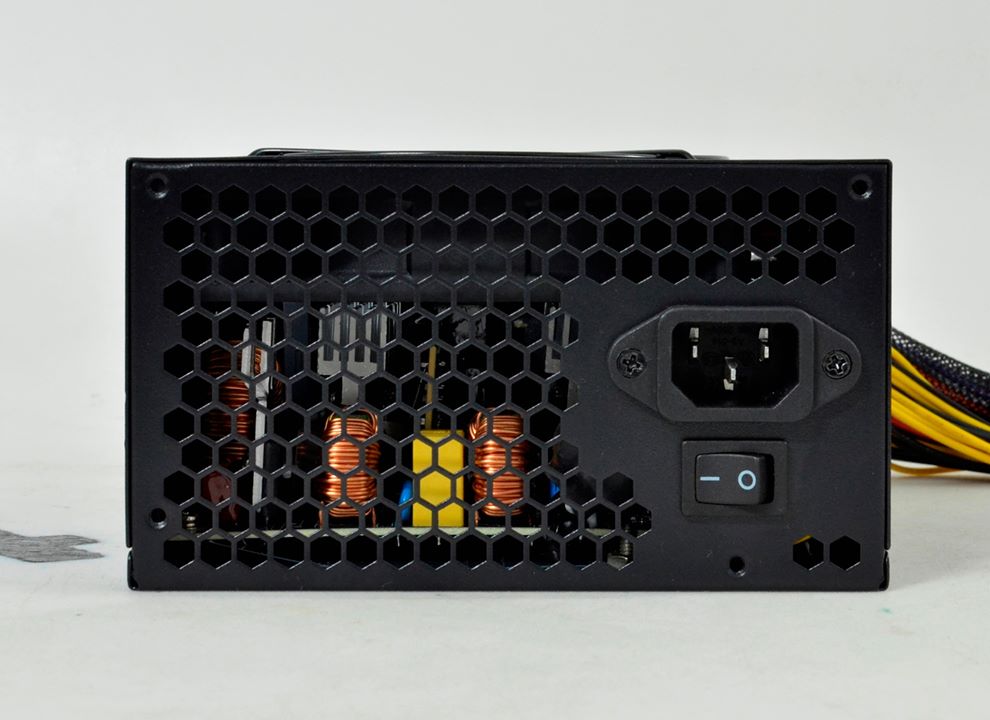

ECO 600W có kích thước ATX tiêu chuẩn vỏ được sơn đen sử dụng quạt làm mát 120mm. Hệ thống cáp màu được bọc lưới dây 24pin
Công suất danh định 600W . Active PFC fullrange 100V~240V, Single rail 12V@576W

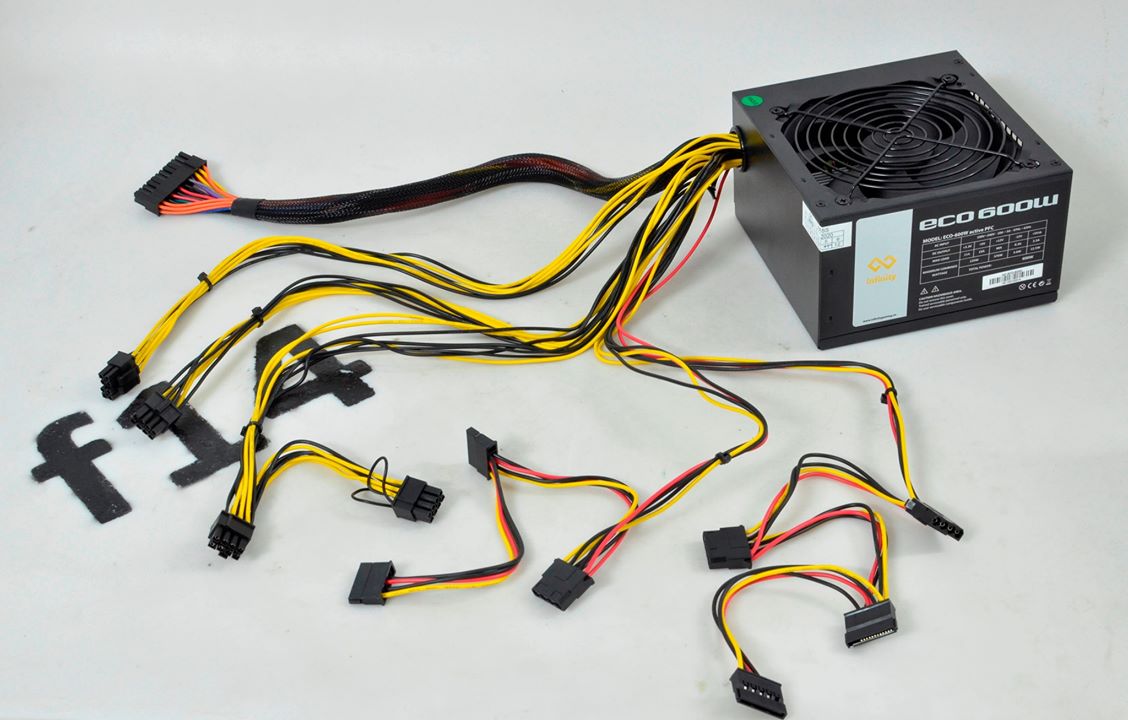

Hệ thống cáp của infinity gồm có:
1x 24pin Mainboard (40cm)
2x 4+4pin ATX12V (40cm)
2x 6+2pin PCIe (45cm+15cm)
4x SATA (40cm+)
2x ATA (40cm+)

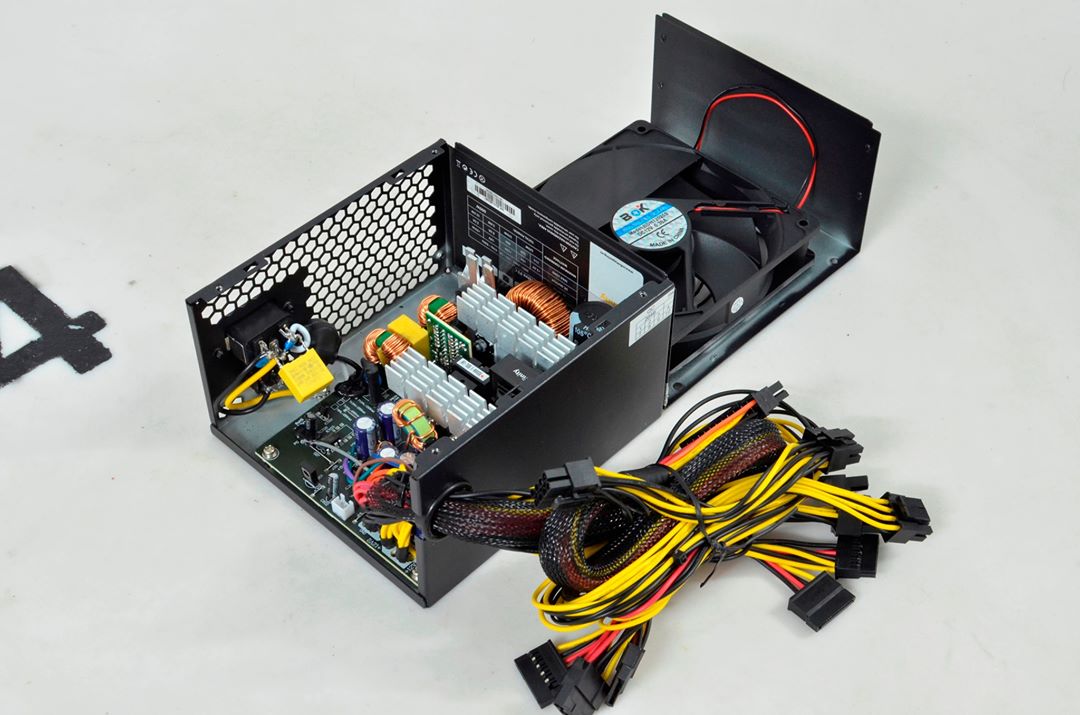

2-Bên trong:

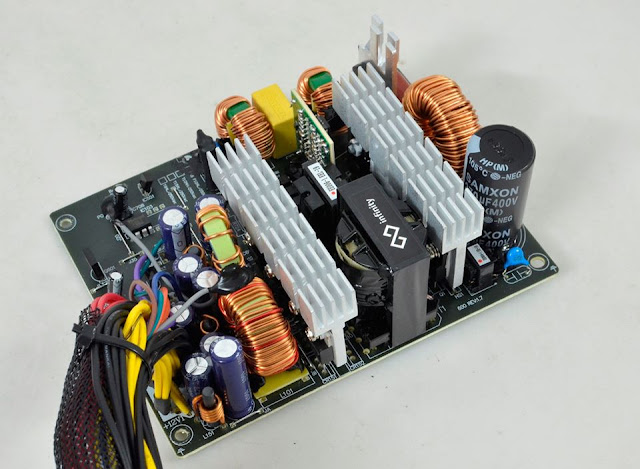

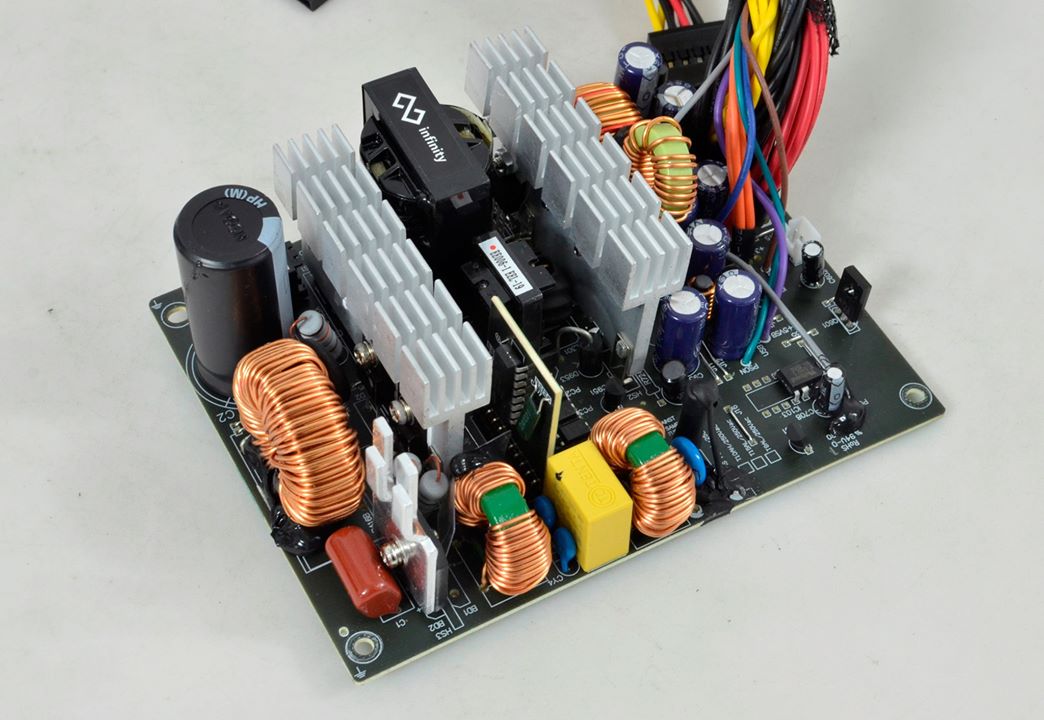

ECO 600W có thiết kế mạch “truyền thống” nổi bật với 2 khối tản nhiệt lớn nhằm đảm bảo khả năng tản nhiệt cho các linh kiện công suất trong điều kiện hoạt động liên tục

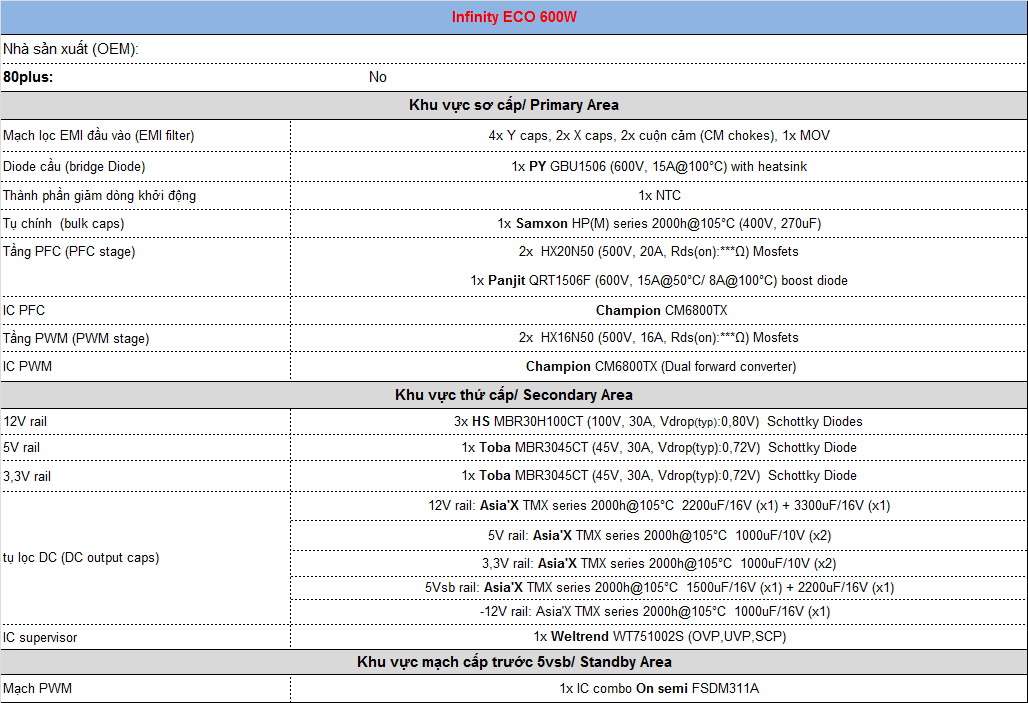

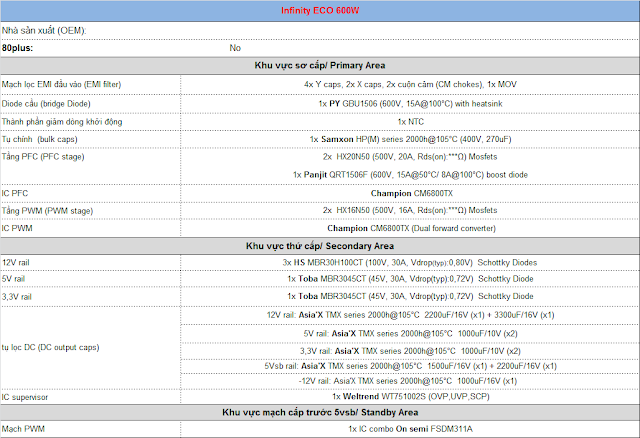

Bảng linh kiện được sử dụng trên ECO 600W:

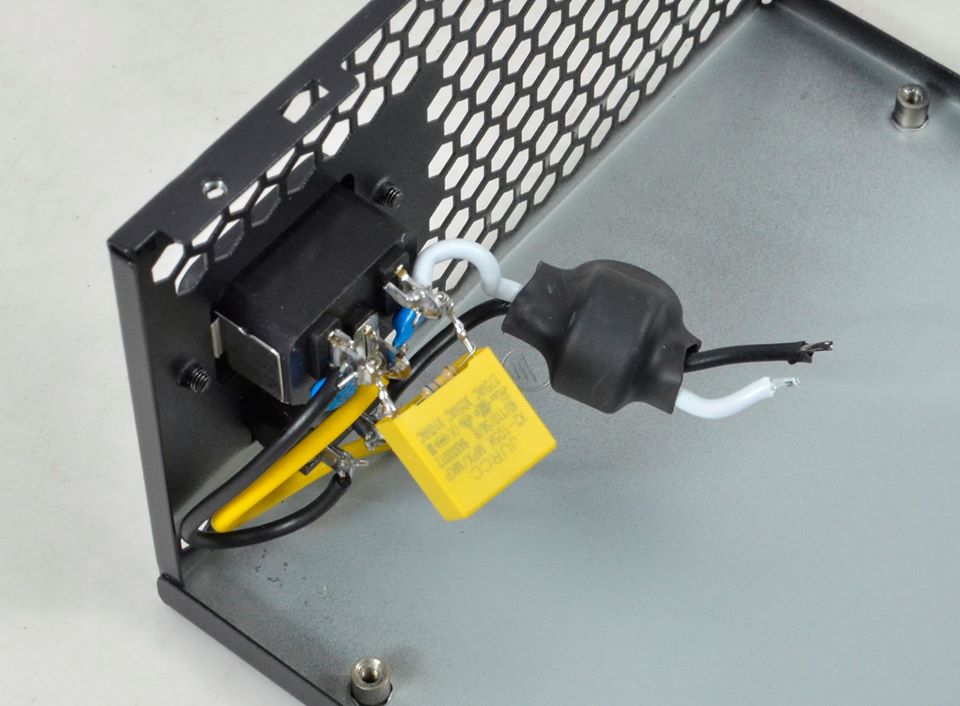

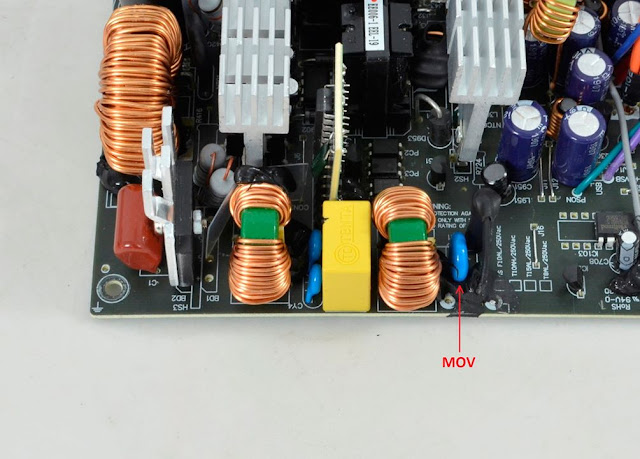

Tầng lọc nhiễu đầy đủ với 2 tầng lọc nhiễu chính và thành phần hạn chế tia lửa điện ngay tại jack cắm AC đầu vào. Ngoài ra ECO 600W còn được trang bị thêm linh kiện chống sét MOV . Đây là 1 điểm nâng cấp nhẹ so với Venus 600

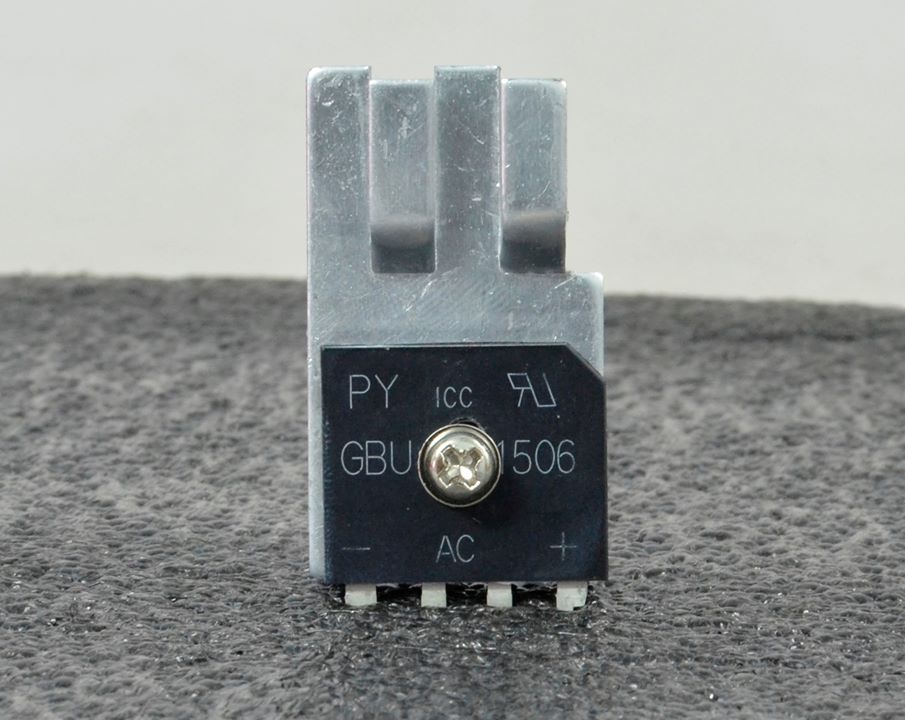

Là PSU fullrange vì thế diode cầu trên ECO 600W sử dụng loại có công suất khá cao GBU1506 (15A) được đính trên 1 phiến tản nhiệt riêng biệt

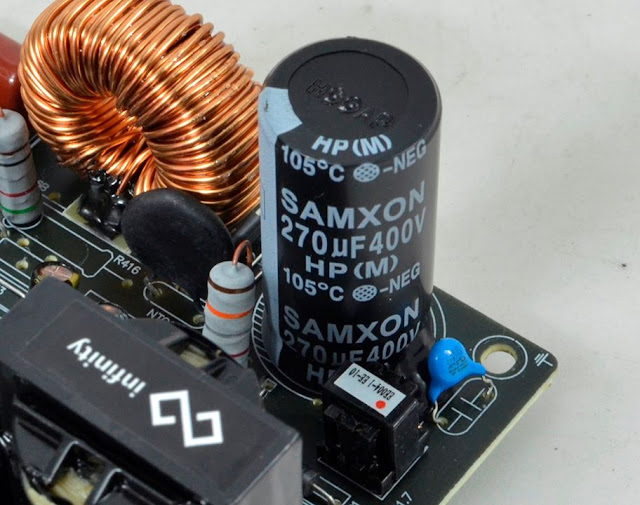

Tụ nguồn chính sử dụng loại 270uF/400V 105oC đến từ hãng Samxon thuộc tier2 . Với mức điện dung này thì ECO 600W khó có thể Pass bài test Holdup time

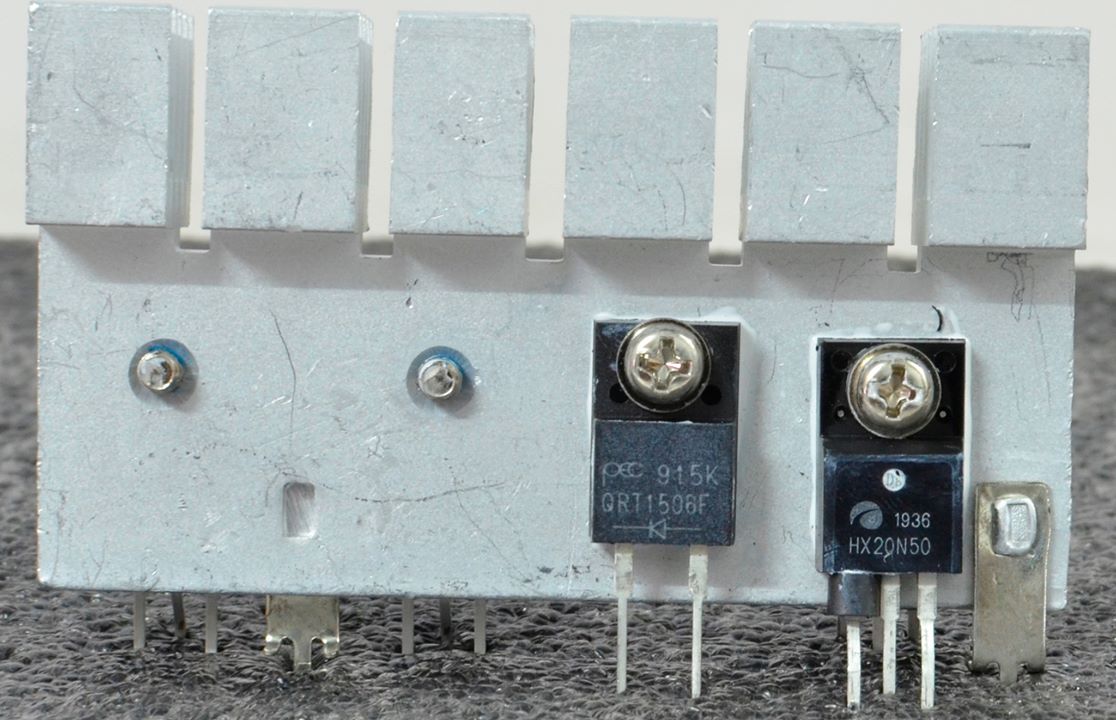

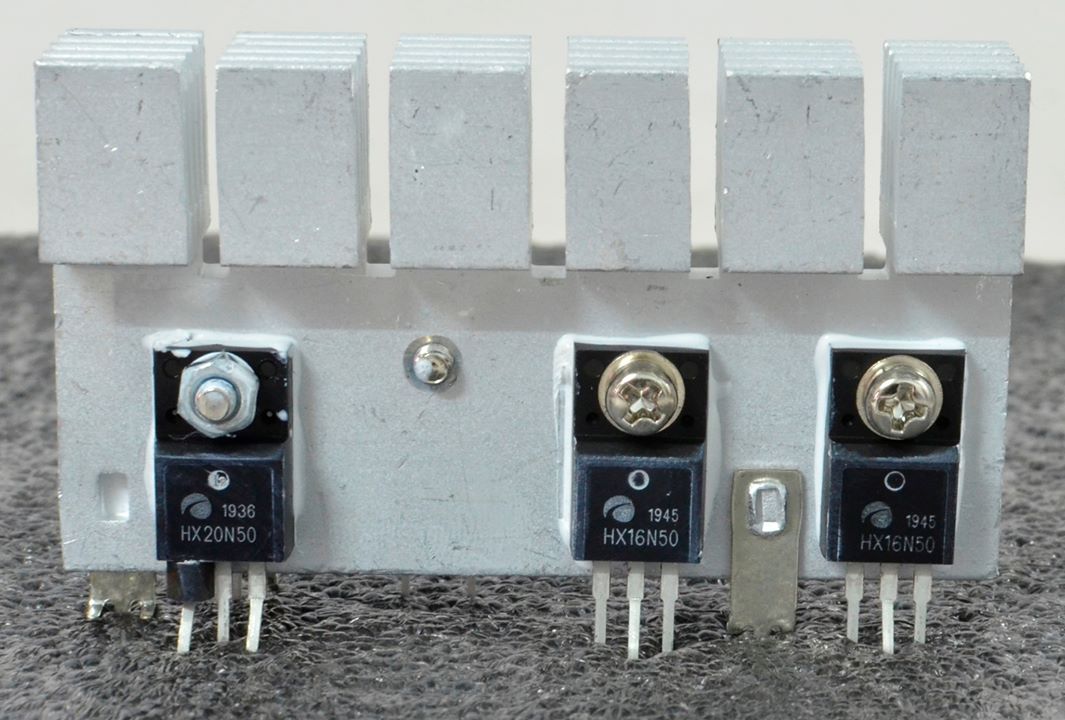

Tầng PFC được đầu tư bài bản với 1 cặp mosfet công suất lớn HX20N50 kèm theo 1 boost diode 15A . Điều này là cần thiết để ECO 600W có thể hoạt động ở dải điện áp rộng /fullrange

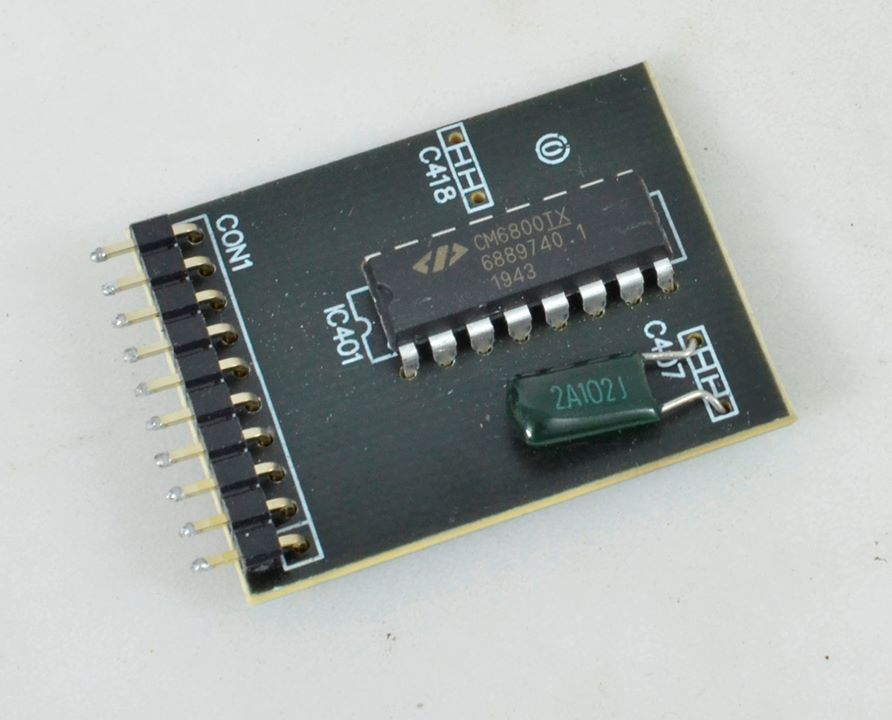

tầng PWM không có gì đặc biệt khi chỉ sử dụng 1 cặp mosfet HX16N50 . IC điều khiển hoạt động cho cả 2 tầng PWM/PFC là loại champion CM6800TX

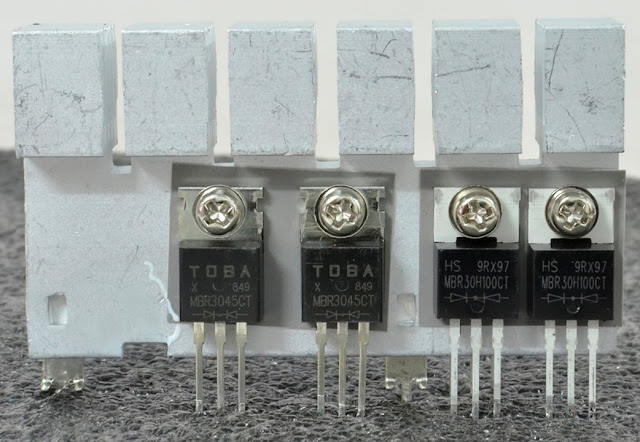

Ở khu vực nắn dòng đầu ra vẫn là sự hiện diện của tổ hợp các diode xung (schottky) với công suất thiết kế như sau

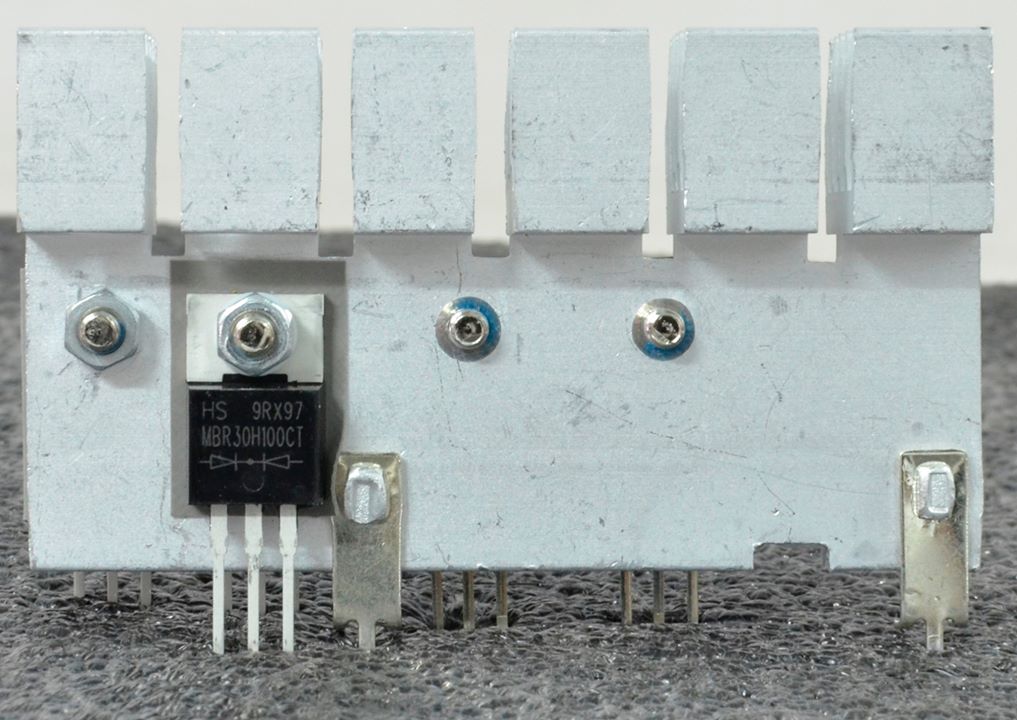

12V : 3x MBR30H100CT (3x 30A)
5V: MBR3045CT (30A)
3,3V: MBR3045CT (30A)

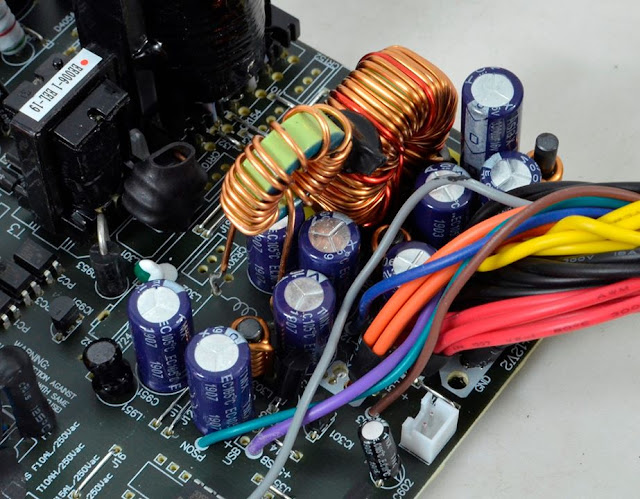

Các tụ lọc nguồn DC đầu ra tới từ hãng Asia’X với mức nhiệt độ chịu đựng 105oC
IC giám sát hoạt động là loại Weltrend WT751002S cung cấp 3 chế độ bảo vệ cơ bản OCP/UVP/SCP .

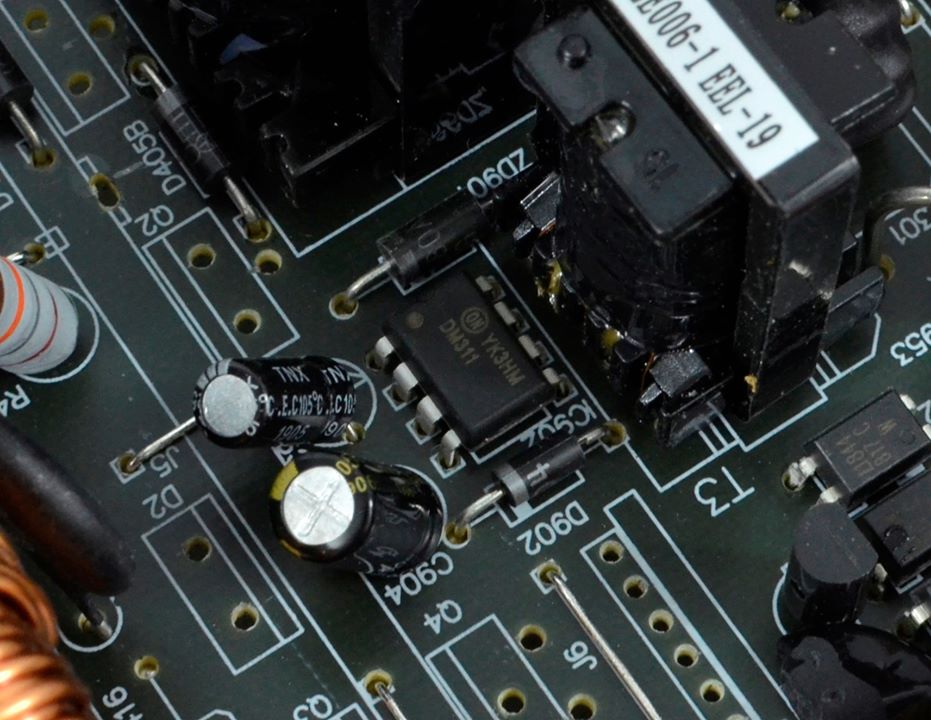

Đường cấp trước 5Vsb được tạo ra từ IC combo Onsemi FSDM311. Phần mạch in của ECO 600W sạch đẹp được phủ 1 lớp vecni trong suốt chống oxi hóa
III-Thử nghiệm:

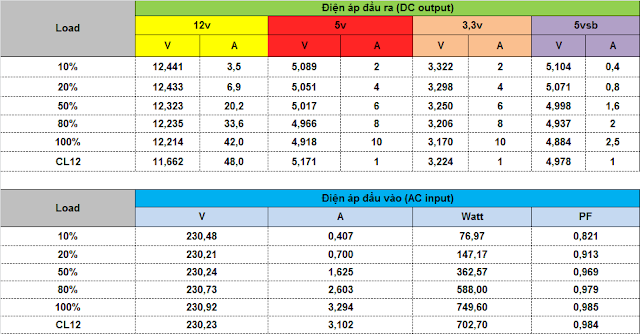

1-Thử tải:
ECO 600W hoàn thành tốt các mức tải với hiệu suất duy trì trên 80% đúng như những gì phía Infinity cam kết. Điện áp dao động trong khoảng an toàn của chuẩn ATX. Có thể thấy sự hụt hơi của thiết kế “ truyền thống” so với thiết kế sử dụng mạch DC to DC ở sự ổn định về điện áp đầu ra ở các mức tải khác nhau . Tất nhiên ở tầm giá của ECO 600W chúng ta khó có sự lựa chọn nào khác

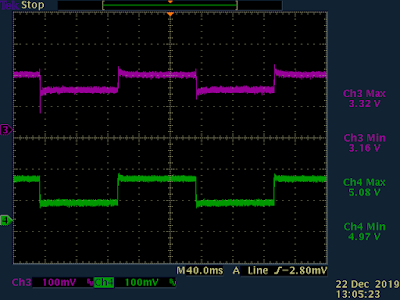

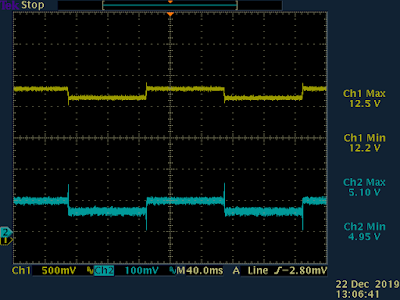

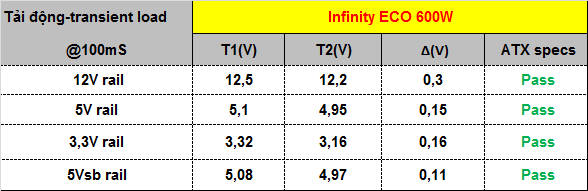

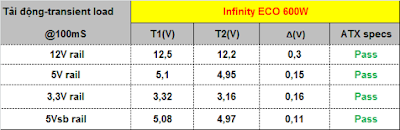

2-Transient response test ( Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) ECO 600W hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS

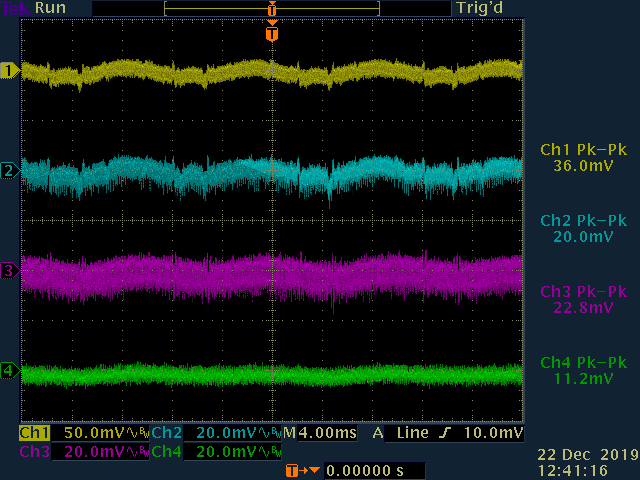

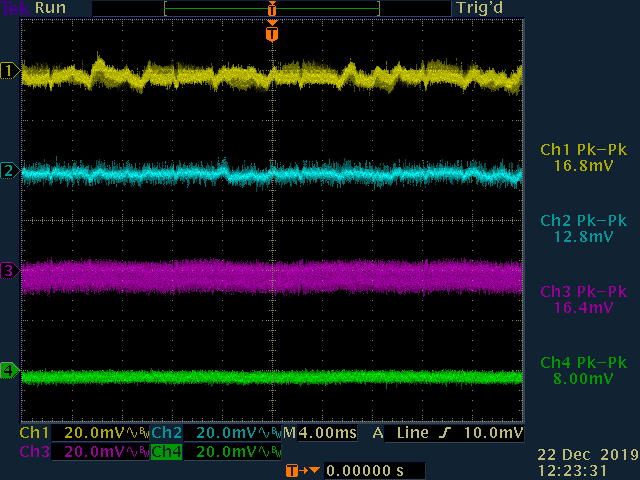

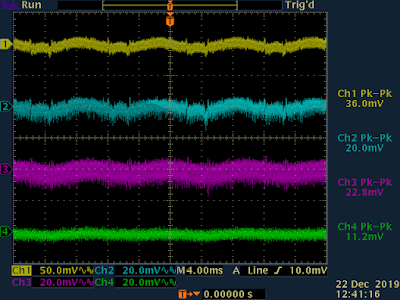

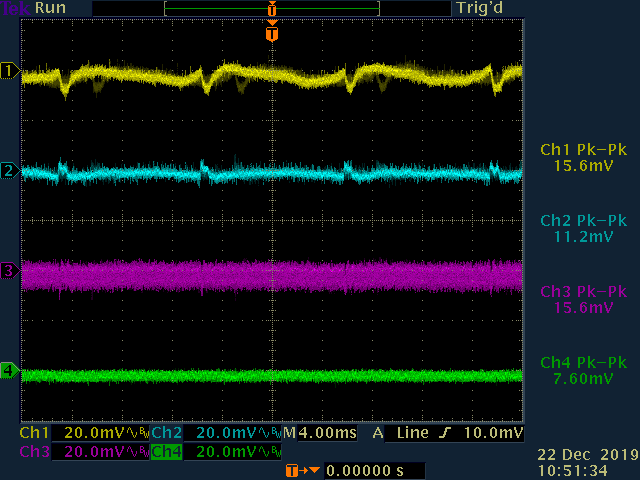

3-Ripple & noise ( Nhiễu AC cao tần)

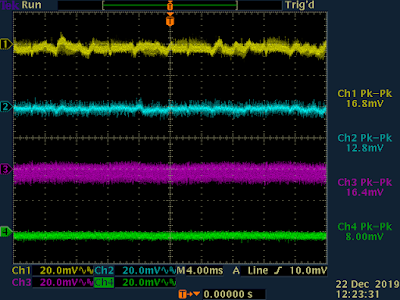

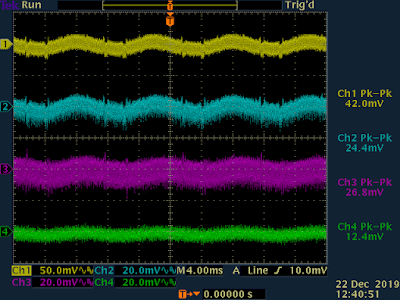

Ripple& noise của ECO 600W đạt mức khá khi đường 12V tối đa 42mV, các đường điện còn lại đều trên dưới 20mV
10% Load
20% Load
50% Load
80% Load
100% Load

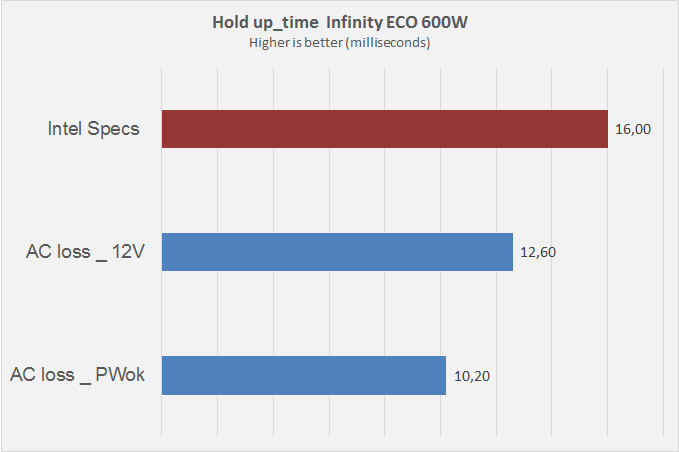

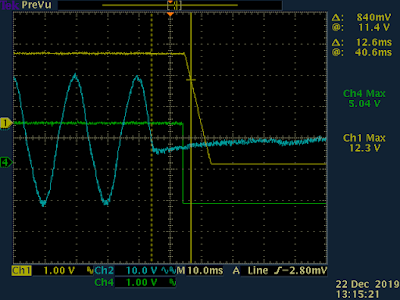

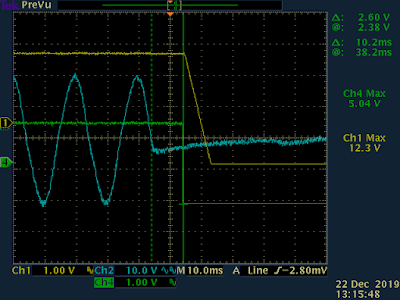

Với tụ chính 270uF cho mức công suất 600W thì ECO 600W chỉ đạt được chỉ số Hold up time là 10,2mS . Cách khá xa tiêu chuẩn ATX yêu cầu
5-Earth leak current ( Kiểm tra dòng rò)

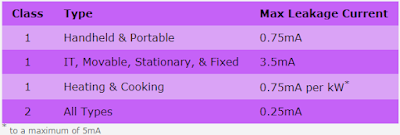

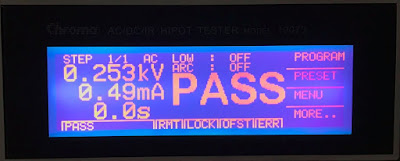

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng Chroma 19073 Hipot tester để đo dòng rò

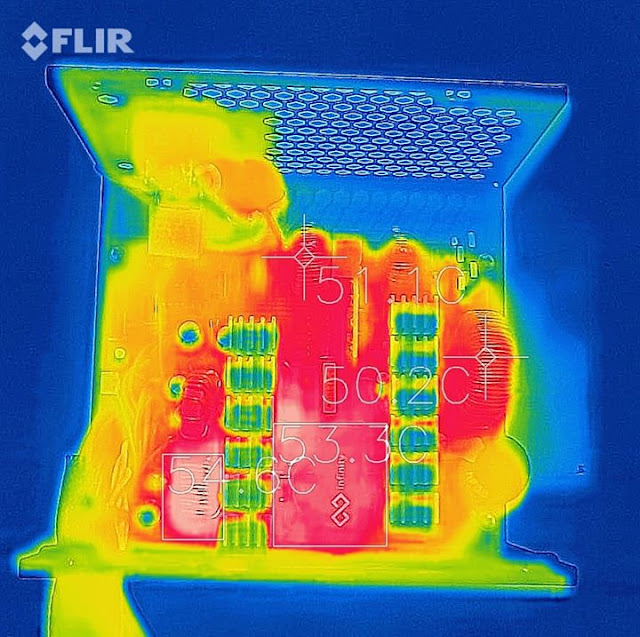

6- Nhiệt độ làm việc và độ ồn quạt làm mát:
Điều kiện môi trường : 40-45°C/38dBA
Độ ồn được đo cách quạt PSU 10cm
IV- Kết luận:
ECO 600W có phẩm chất điện áp và chất lượng linh kiện khá. Hiệu suất trên 80%. Là số ít nguồn được trang bị mạch Active PFC fullrange trong phân khúc. PSU hoạt động tương đối ồn khi tải trên 80% bù lại giúp kéo nhiệt độ hoạt động của PSU xuống thấp.
ECO 600W phù hợp cho các cấu hình máy tính sử dụng 01 card đồ họa <180W
Ưu điểm:
-Hiệu suất tối đa 85%@230VAC
-2 đầu CPU
-Active PFC fullrange
Khuyết điểm:
-Hold up time thấp
