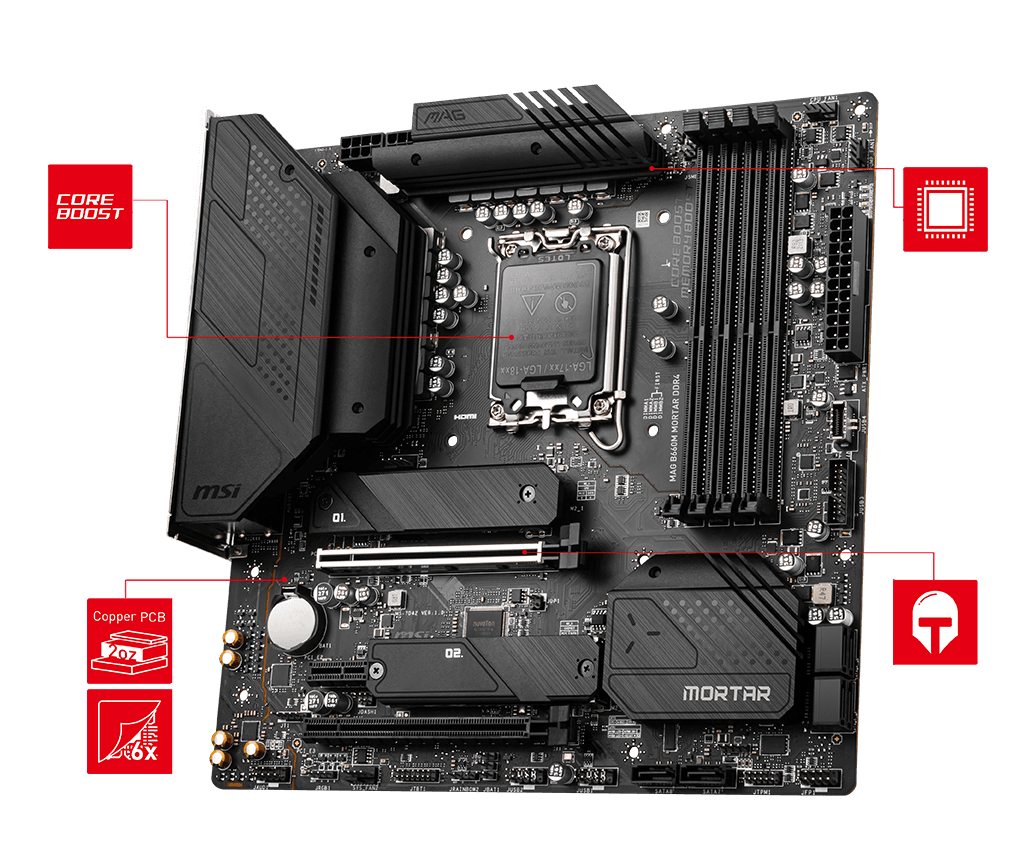

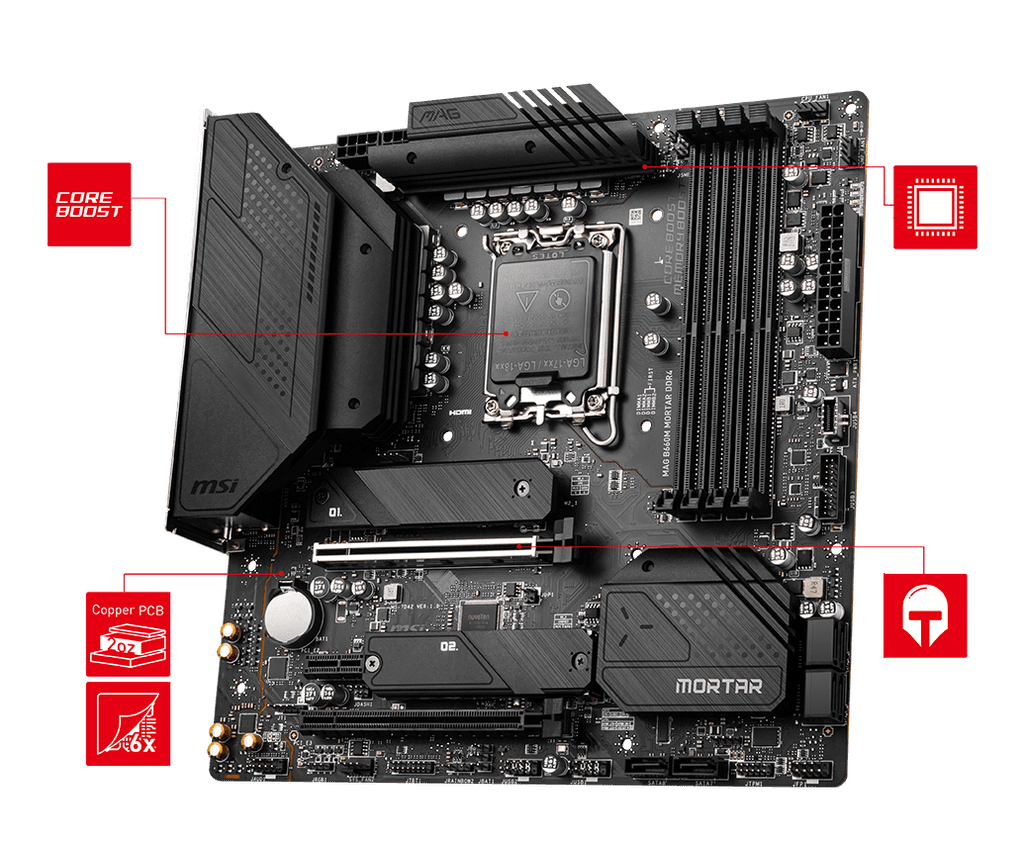

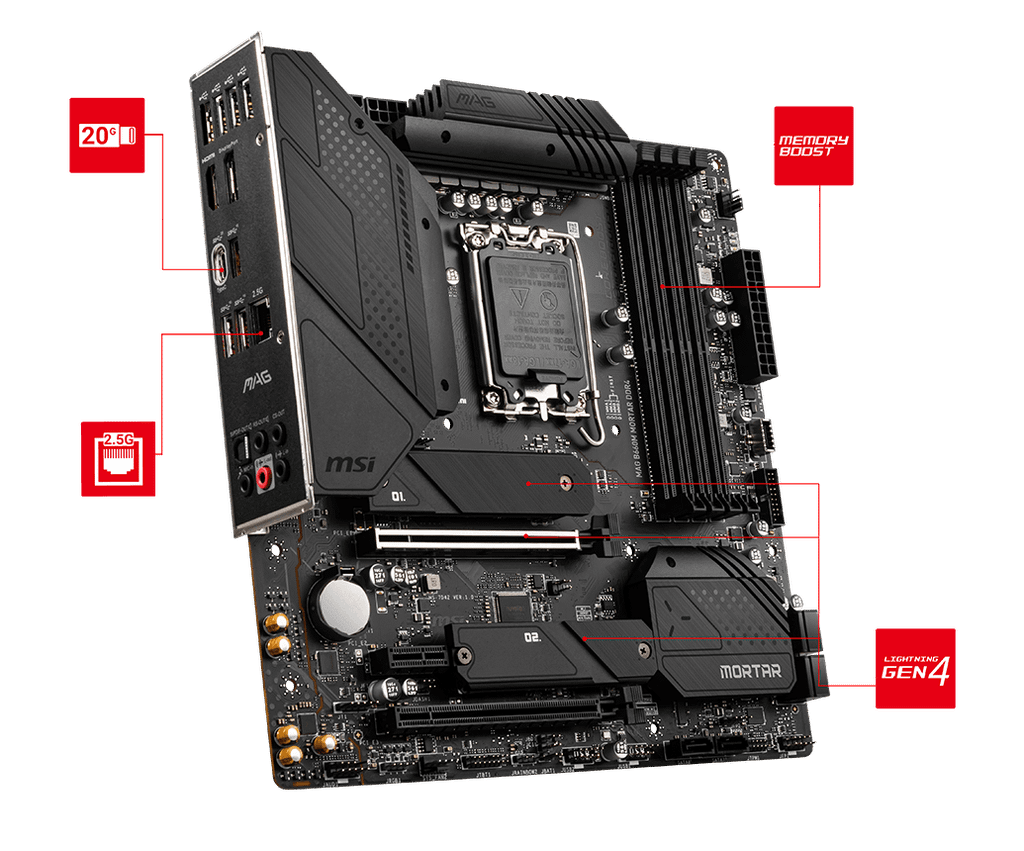

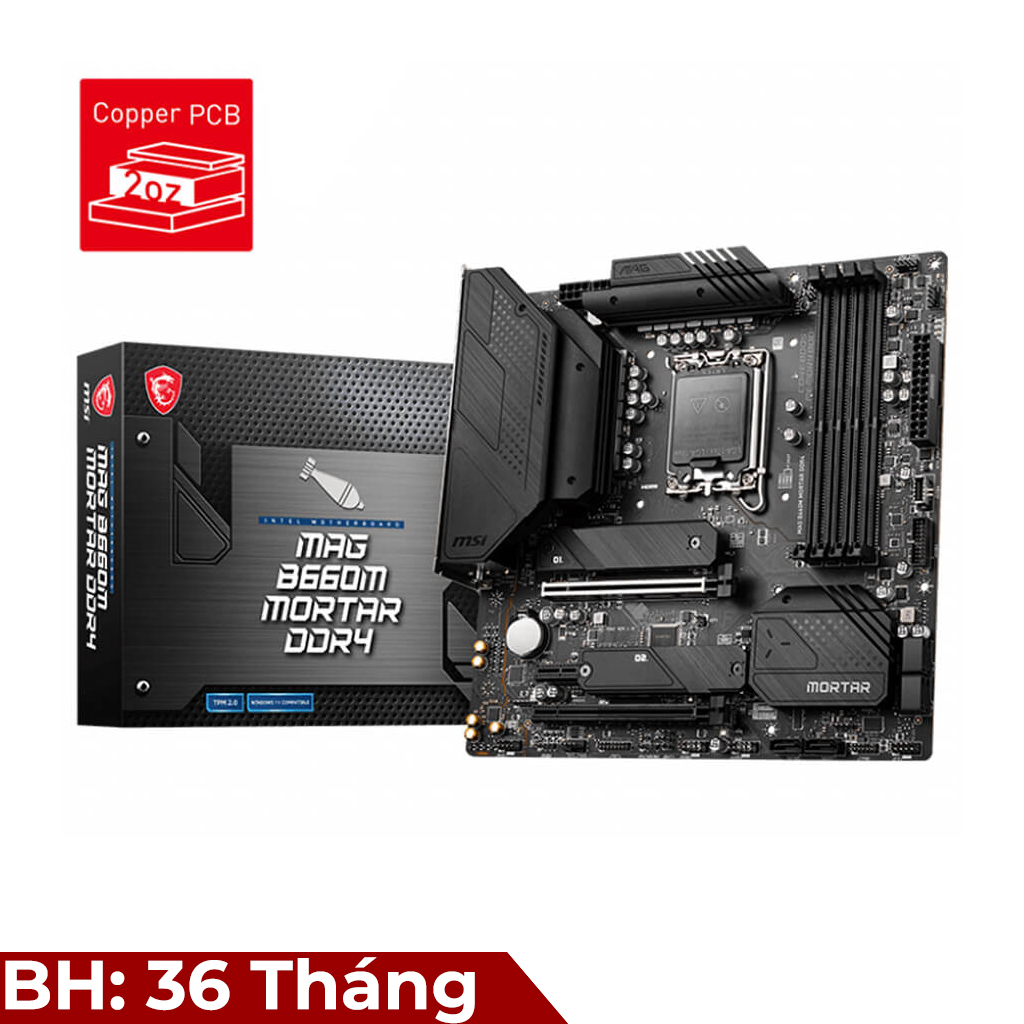

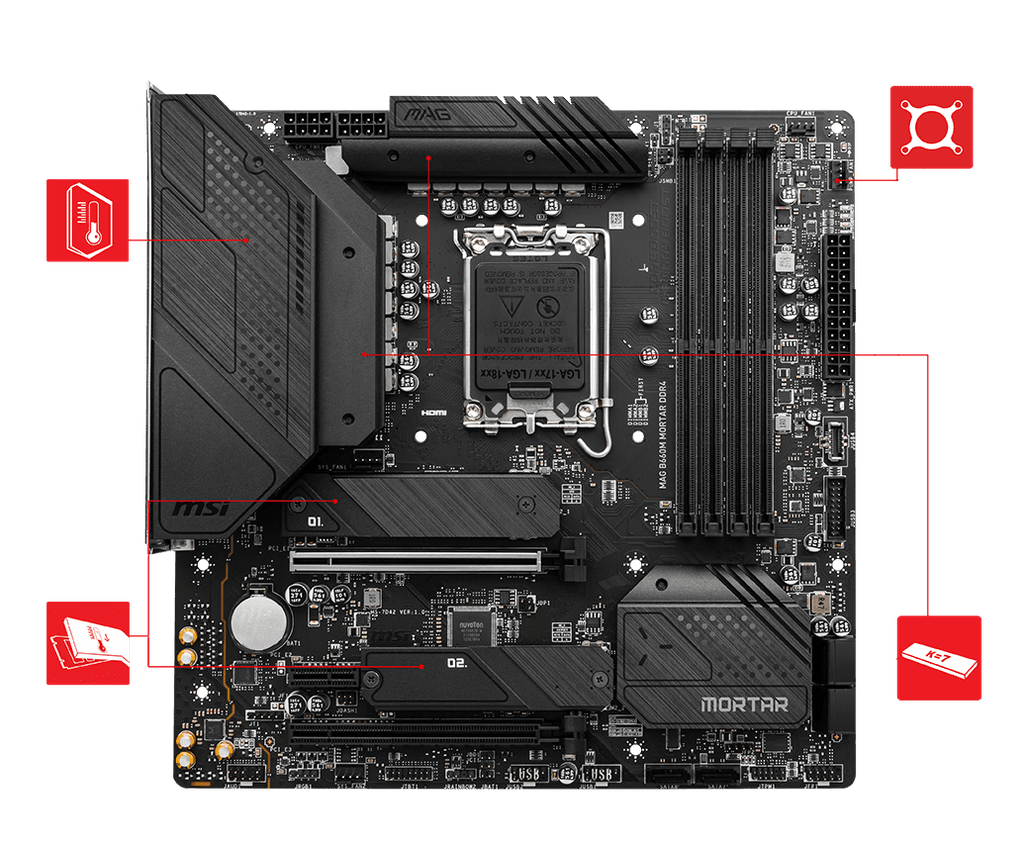

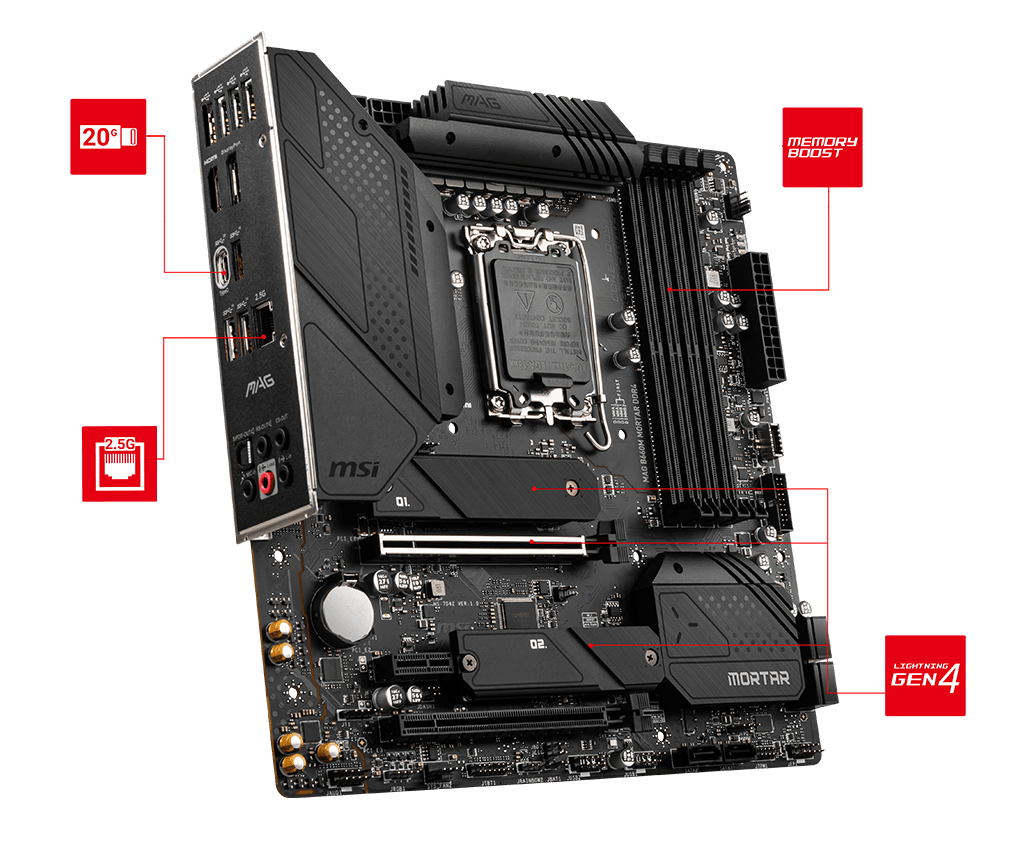

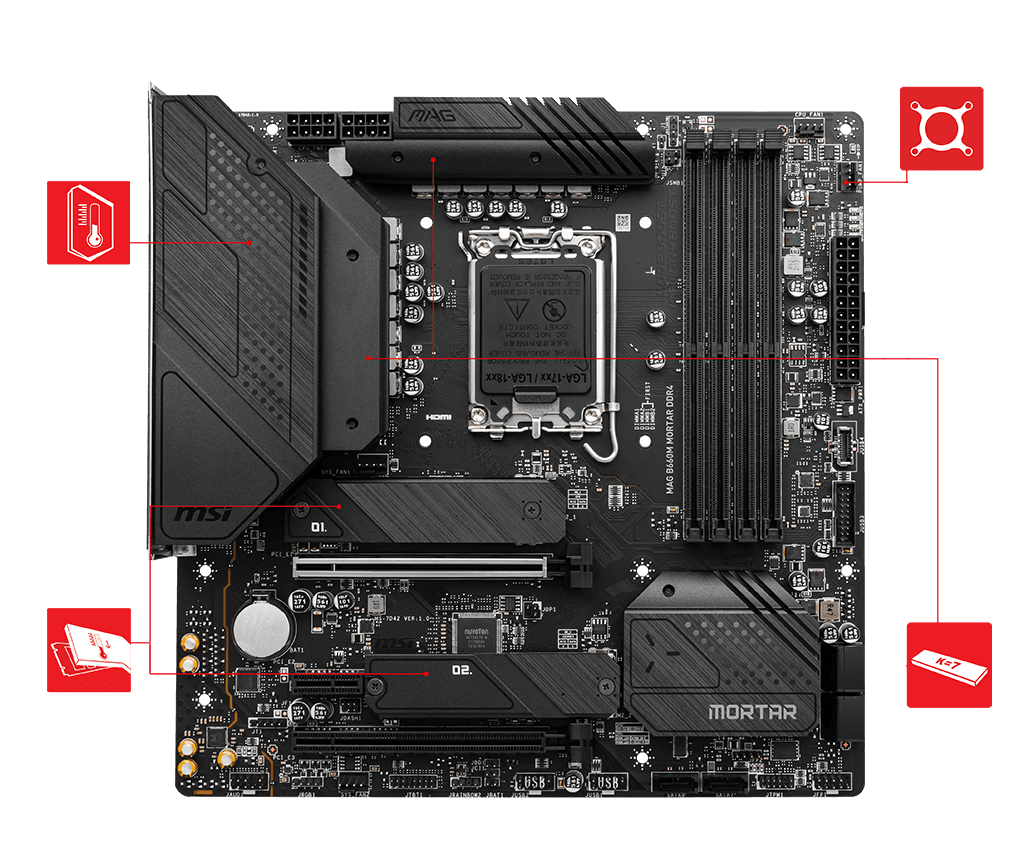

MSI MAG B660M MORTAR DDR4

CPU

• Hỗ trợ 12 Gen Intel ® Core ™, Pentium ® vàng và Celeron ® xử lý

• Bộ vi xử lý socket LGA1700

Chipset

Intel® B660 Chipset

Bộ nhớ

• 4 x khe cắm bộ nhớ DDR4, hỗ trợ lên đến 128GB

• Hỗ trợ 1R 2133/2666/3200 MHz (bởi JEDEC & POR)

• Tần số ép xung tối đa:

  • 1DPC 1R Tốc độ tối đa lên đến 4800+ MHz

  • 1DPC 2R Tốc độ tối đa lên đến 4000+ MHz

  • 2DPC 1R Tốc độ tối đa lên đến 4000+ MHz

  • 2DPC 2R Tốc độ tối đa lên đến 3600+ MHz

• Hỗ trợ chế độ kênh đôi

• Hỗ trợ bộ nhớ không ECC, không đệm

• Hỗ trợ cấu hình bộ nhớ cao cấp Intel ® (XMP)

Đồ họa tích hợp

• 1 x HDMI 2.1 với cổng HDR, hỗ trợ độ phân giải tối đa 4K 60Hz

• 1 x DisplayPort 1.4 với HBR3, hỗ trợ độ phân giải tối đa 4K 60Hz

Âm thanh

Realtek ® ALC1200 Codec

• Âm thanh độ nét cao 7.1 kênh

• Hỗ trợ đầu ra S / PDIF

LAN

1 x bộ điều khiển mạng LAN Realtek ® 8125BG 2,5Gbps

Khe mở rộng

2 khe PCIe x16:

• Khe cắm PCI_E1 (Từ CPU)

  • Hỗ trợ PCIe 4.0 x16

• Khe cắm PCI_E3 (Từ Bộ chip B660)

  • Hỗ trợ PCIe 3.0 x4

1 khe cắm PCIe 3.0 x1

Công nghệ đa đồ họa

Hỗ trợ công nghệ AMD ® CrossFire ™ 2 chiều

Giao diện lưu trữ

• 4 x cổng SATA 6Gb / s (SATA5 ~ 8, từ Bộ chip B660) [1]

• 2 x cổng SATA 6Gb / s (SATA_A & SATA_B, từ ASMedia ASM1061)

• 2 khe M.2 (Phím M)

  • Khe cắm M2_1 (Từ CPU)

    • Hỗ trợ PCIe 4.0 x4

    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280

  • Khe cắm M2_2 (Từ Bộ chip B660)1

    • Hỗ trợ PCIe 4.0 x4

    • Hỗ trợ SATA 6Gb / s

    • Hỗ trợ thiết bị lưu trữ 2242/2260/2280

    • Hỗ trợ bộ nhớ Intel® Optane ™

[1] SATA8 sẽ không khả dụng khi cài đặt M.2 SATA SSD vào khe cắm M2_2.

RAID

• Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA [1]

[1] SATA_A & SATA_B không hỗ trợ chức năng RAID.

USB

Intel® B660 Chipset

• 1 x cổng USB 3.2 Gen2x2 20Gbps Type-C ở mặt sau

• 1 x USB 3.2 Gen 2 10Gbps cổng Type-C khả dụng thông qua đầu nối bên trong

• 2 x cổng USB 3.2 Gen 1 5Gbps có sẵn thông qua đầu nối bên trong

• 4 x cổng USB 2.0 ở mặt sau

Hub USB-GL3590

• 3 x cổng USB 3.2 Gen 2 10Gbps loại A ở mặt sau

Hub USB-GL850G

• 4 x cổng USB 2.0 khả dụng thông qua các đầu nối bên trong

Kết nối bên trong

• 1 x đầu nối nguồn chính ATX 24 chân

• 2 x đầu nối nguồn ATX 12V 8 chân

• 6 x đầu nối SATA 6Gb / s

• 2 x khe M.2 (M-Key)

• 1 x đầu nối USB 3.2 thế hệ 2 10Gbps Type-C

• 1 x đầu nối USB 3.2 thế hệ 1 5Gbps (hỗ trợ thêm 2 cổng USB 3.2 thế hệ 1 5Gbps)

• 2 x đầu nối USB 2.0 loại A (hỗ trợ thêm 4 cổng USB 2.0)

• 1 x đầu nối quạt CPU 4 chân

• 1 x đầu nối quạt máy bơm nước 4 chân

• 2 x đầu nối quạt hệ thống 4 chân

• 1 x đầu nối âm thanh mặt trước

• 2 x đầu nối bảng điều khiển hệ thống

• 1 x đầu nối xâm nhập khung

• 1 x clear CMOS jumper

• 1 x đầu nối mô-đun TPM

• 1 x đầu nối TBT (hỗ trợ RTD3)

• 1 x đầu nối bộ điều khiển điều chỉnh

Tính năng LED

Đèn LED gỡ lỗi 4x EZ

• 1 x đầu nối LED RGB 4 chân

• 2 x đầu nối LED RAINBOW 3 chân

Cổng mặt sau

• Cổng USB 2.0

• DisplayPort 1.4

• USB 3.2 Thế hệ 2 10Gbps Loại A

• 2.5G LAN Port

• Kết nối âm thanh HD

• Cổng HDMI 2.1

• USB 3.2 thế hệ thứ 2 2x2 20Gbps Kiểu C

• OUT S / PDIF quang học

Hệ điều hành

• Hỗ trợ cho Windows 11 64-bit

• Hỗ trợ cho Windows 10 64-bit

Kích thước

• Micro ATX

• 24,4cm x 24,4cm
